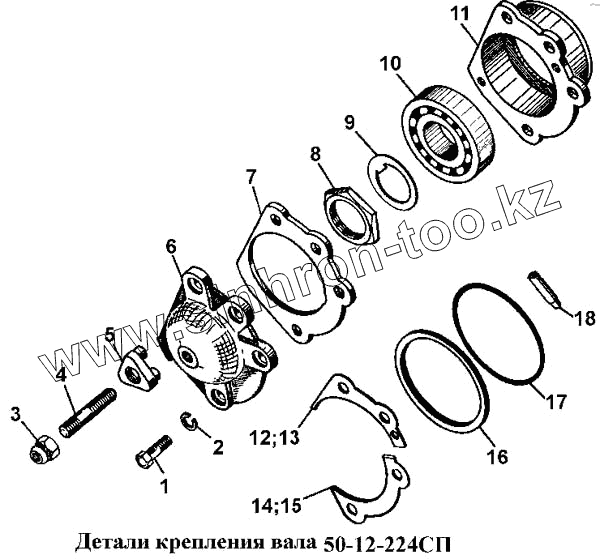

Каталог запасных частей к технике: ЧТЗ Т-170. Детали крепления вала 50-12-224СП

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
700-32-2226	700-32-2226		Штифт
50-12-278СП	50-12-278СП		Подшипник со штифтом
1	2856		Болт
2	Шайба 12 ОТ 65Г 09		Шайба 12 ОТ 65Г 09
3	700-30-2030		Гайка
4	29441		Шпилька
5	18-12-269		Треножка
6	18-12-185		Крышка
7	700-40-2341-1		Прокладка
8	700-30-2301		Гайка
9	700-31-2543		Шайба стопорная
10	Подшипник 170311А1		Подшипник 170311А1
10	Подшипник 311А		Подшипник 311А
11	18-12-189		Корпус подшипника
11	18-12-189-1		Корпус подшипника
12	50-12-602		Прокладка
13	50-12-606		Прокладка
14	50-12-599		Прокладка
15	50-12-603		Прокладка
16	18-12-417		Кольцо
17	46791		Кольцо
18	12340		Стопор

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
