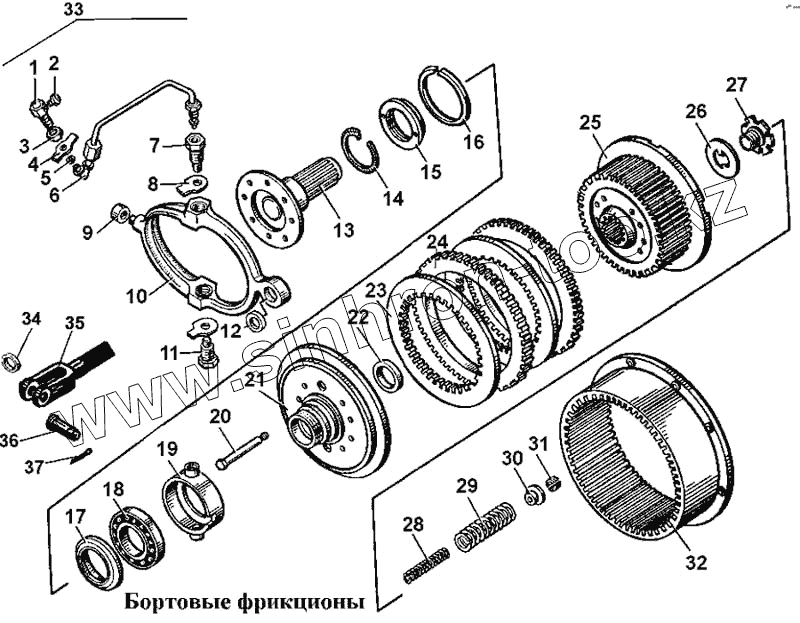

Каталог запасных частей к технике: ЧТЗ Т-170. Бортовые Фрикционы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
50-16-106СП 50-16-106СП Тарелка нажимная
16131-СП 16131-СП Рычаг
50-16-111СП 50-16-111СП Фрикцион бортовой
50-16-110СП 50-16-110СП Фрикцион бортовой
1 700-41-2702 Штуцер
2 Масленка 1.3.Ц6 Масленка 1.3.Ц6
3 Гайка М20х1,5-6.019 Гайка М20х1,5-6.019
4 31543 Шайба
5 46524 Кольцо
6 16348-СП Трубка
7 16350 Палец
8 31317 Шайба
9 16133 Наконечник рычага
10 16202 Рычаг
11 16136 Палец
12 16134 Седло
13 24-16-4 Полуось
14 700-58-2004 Кольцо
15 28-16-13 Гайка
16 700-58-2003 Кольцо
17 28-16-12 Отражатель
18 Подшипник 46120 Подшипник 46120
19 28-16-11 Корпус подшипника
20 16127 Палец
21 28-16-10 Тарелка
22 28-16-14 Кольцо
23 16121 Диск
24 24-16-103-СП Диск
25 24-16-5 Барабан внутренний
26 700-31-2352 Пластина
27 28-19-37-1 Пробка
28 38318 Пружина внутренняя
29 38360 Пружина наружная
30 16177 Тарелка
31 16178 Сухарь
32 28-16-15 Барабан наружный
33 24-16-102-01СП Фрикцион бортовой левый
33 24-16-102-СП Фрикцион бортовой левый
33 24-16-101-01СП Фрикцион бортовой правый
33 24-16-101-СП Фрикцион бортовой правый
34 700-58-2004 Кольцо
35 16134 Седло
36 16136 Палец
37 47 5371 8940 Шпилька
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
