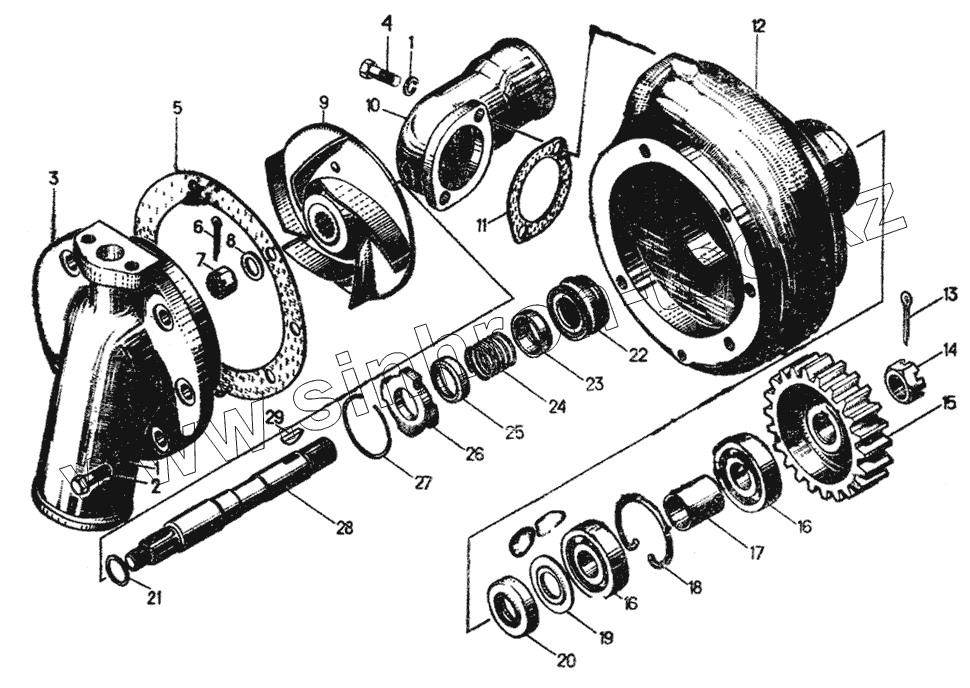

Каталог запасных частей к технике: ЧТЗ Т-130. Водяной насос, 16-08-140СП

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
16-08-145СП	16-08-145СП		Корпус
1	Шайба 10 ОТ.65Г.06		Шайба 10 ОТ.65Г.06
1	Шайба 10 ОТ.65Г.06		Шайба 10 ОТ.65Г.06
2	Болт М10x25.46.019		Болт М10x25.46.019
3	16-08-104-1		Раструб
4	Болт М10х22.46.019		Болт М10х22.46.019
5	700-40-3097		Прокладка
6	Шплинт 3,2x25.001		Шплинт 3,2x25.001
7	30297		Гайка
8	3135-3		Шайба
9	16-08-149СП		Крыльчатка
10	16-08-110		Патрубок
11	700-40-3833		Прокладка
12	16-08-109		Корпус
13	Шплинт 3,2x40		Шплинт 3,2x40
14	30252		Гайка
15	16-08-5		Шестерня
16	Подшипник 304		Подшипник 304
17	16-08-56		Втулка
18	16-08-15		Кольцо
19	16-08-13		Шайба
20	700-40-cб2994		Манжета
21	700-58-2405		Кольцо
22	700-40-2992		Гофр уплотнения
23	16-08-99		Шайба
24	700-38-2235		Пружина
25	16-08-100		Шайба
26	16-08-11-2		Шайба
27	16-08-16		Кольцо
28	16-08-121		Валик
29	34126		Шпонка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
