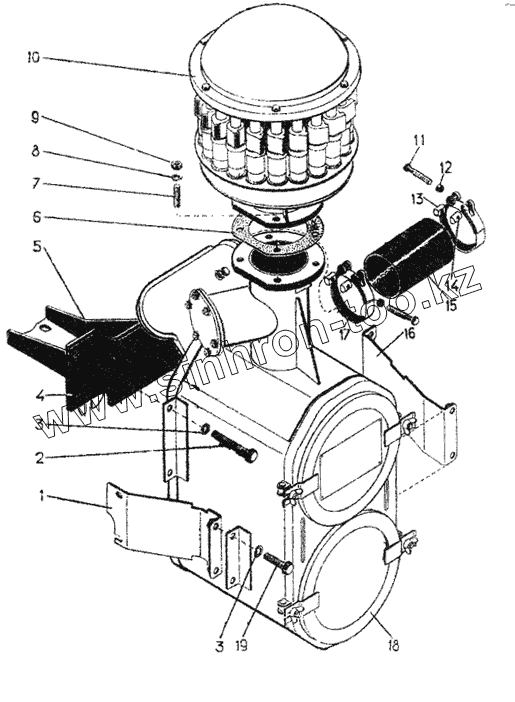

Каталог запасных частей к технике: ЧТЗ Т-130. Установка воздухоочистителя 51-05-109СП

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
51-05-109СП
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
51-05-115СП 51-05-115СП Хомут
51-05-109СП 51-05-109СП Установка воздухоочистителя
51-05-113СП 51-05-113СП Болт стяжной
1 51-05-107СП Кронштейн левый
2 Болт M12x45.46.019 Болт M12x45.46.019
3 Шайба 12.ОТ.65Г.06 Шайба 12.ОТ.65Г.06
4 700-40-5755 Прокладка
5 51-05-106СП Кронштейн
6 700-40-4621 Прокладка
7 29447 Шпилька
8 Шайба 10.ОТ.65Г.06 Шайба 10.ОТ.65Г.06
9 Гайка М10.6.019 Гайка М10.6.019
10 16-05-320СП Мультициклон
11 700-28-2377 Болт
12 51-05-35 Втулка
13 51-05-38 Серьга
14 51-05-39 Серьга
15 700-40-3484 Рукав
16 51-05-108СП Кронштейн правый
17 51-05-114СП Лента
18 51-05-100CП Воздухоочиститель
19 Болт М12х25.46-019 Болт М12х25.46-019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
