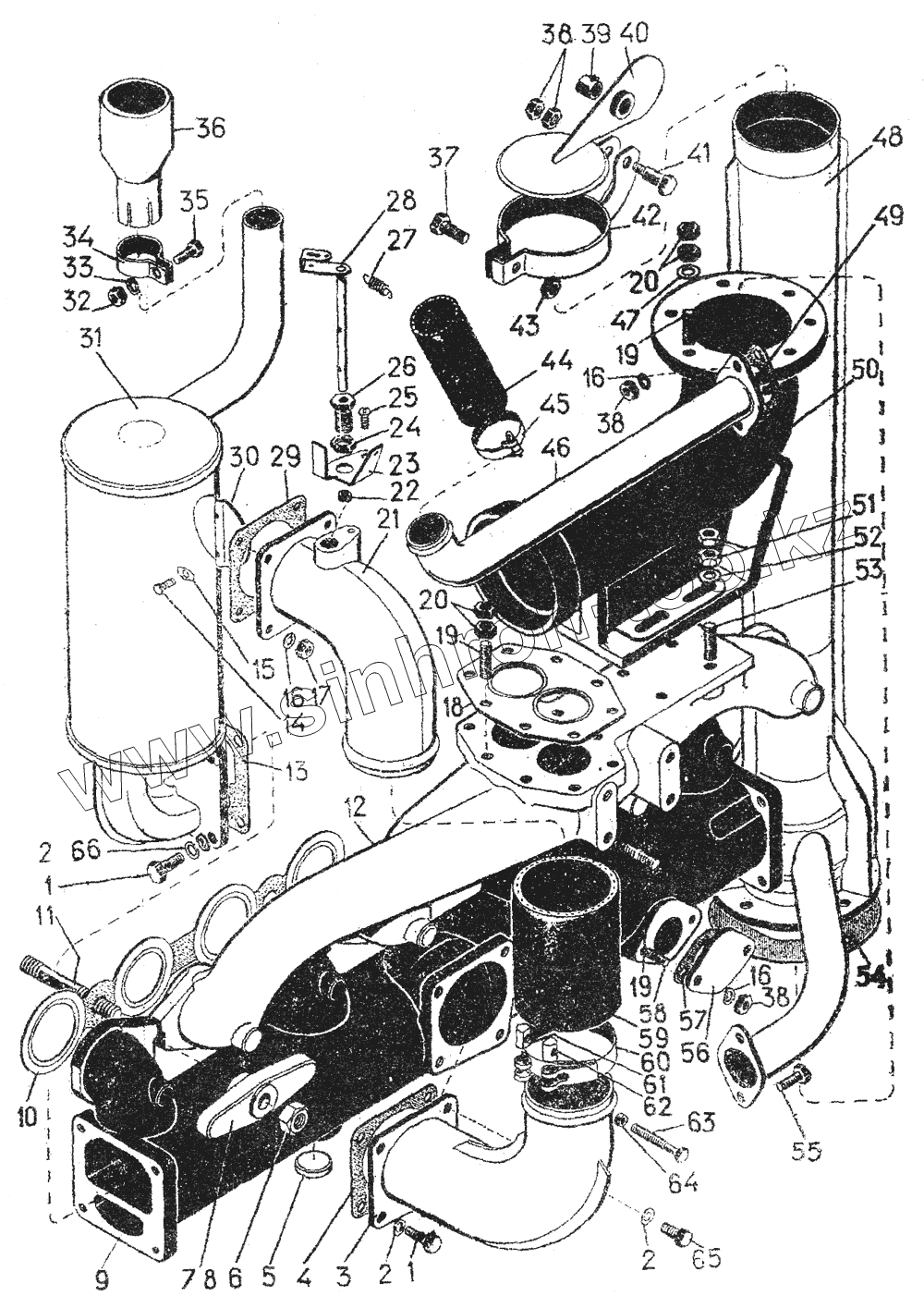

Каталог запасных частей к технике: ЧТЗ Т-130. Установка коллекторов
1
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
19
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-05-115СП | 51-05-115СП | Хомут | |
| 16-05-117СП | 16-05-117СП | Крышка | |
| 51-05-112СП | 51-05-112СП | Патрубок | |
| 51-05-110СП | 51-05-110СП | Коллектор всасывающий | |
| 16-05-116СП | 16-05-116СП | Крышка выхлопной трубы | |
| 51-05-113СП | 51-05-113СП | Болт стяжной | |
| 1 | Болт М10х25.46.019 | Болт М10х25.46.019 | |
| 2 | Шайба 10.ОТ.65Г.06 | Шайба 10.ОТ.65Г.06 | |
| 3 | 16-05-243СП | Патрубок нижний | |
| 4 | 700-40-2233 | Прокладка | |
| 5 | 0295 | Заглушка | |
| 6 | 3013 | Гайка | |
| 7 | 05688 | Планка | |
| 8 | 51-05-44 | Планка | |
| 9 | 51-05-28 | Коллектор всасывающий | |
| 10 | 700-40-3880СП | Прокладка | |
| 11 | 700-29-2210 | Шпилька | |
| 12 | 16-05-291 | Коллектор выхлопной | |
| 13 | 700-40-2281 | Прокладка | |
| 14 | Болт М6х16.46.019 | Болт М6х16.46.019 | |
| 15 | 31519 | Шайба | |
| 16 | Шайба 8Т.65Г.06 | Шайба 8Т.65Г.06 | |
| 17 | Гайка М8х1,6.019 | Гайка М8х1,6.019 | |
| 18 | 700-40-2754СП | Прокладка | |
| 19 | Шпилька БМ10 | Шпилька БМ10 66.45.029 | |
| 20 | Гайка М10.6.089 | Гайка М10.6.089 | |
| 21 | 51-05-111СП | Патрубок | |
| 22 | 700-40-2426 | Кольцо | |
| 23 | 51-05-43 | Кронштейн | |
| 24 | Гайка M16x1,5-6H.6.019 | Гайка M16x1,5-6H.6.019 | |
| 25 | Винт М8х12.48.019 | Винт М8х12.48.019 | |
| 26 | 16-05-178 | Штуцер | |
| 27 | 700-38-2502 | Пружина | |
| 28 | 16-05-сб192 | Ось | |
| 29 | 700-40-2758 | Прокладка | |
| 30 | 16-05-233 | Заслонка | |
| 31 | 700.05.010.20 | Глушитель | |
| 32 | Гайка М8.6Н.6.016 | Гайка М8.6Н.6.016 | |
| 33 | Шайба 8-65Г.05 | Шайба 8-65Г.05 | |
| 34 | A23.02.170 | Хомут | |
| 35 | Болт М86gx20.56.016 | Болт М86gx20.56.016 | |
| 36 | 700.05.030.00 | Наставка | |
| 37 | Болт М10х40.46.019 | Болт М10х40.46.019 | |
| 38 | Гайка М8.6.019 | Гайка М8.6.019 | |
| 38 | Гайка М8.6.019 | Гайка М8.6.019 | |
| 39 | 16-05-523 | Втулка | |
| 40 | 16-05-307СП | Противовес | |
| 41 | 16-05-522 | Ось | |
| 42 | 16-05-118СП | Хомут | |
| 43 | Гайка М10.6.019 | Гайка М10.6.019 | |
| 44 | 700-40-3497 | Рукав | |
| 45 | Хомут 55 | Хомут 55 | |
| 46 | 16-05-213СП | Труба переходная | |
| 47 | 31308 | Шайба | |
| 48 | 16-05-212СП | Труба выхлопная | |
| 49 | 700-40-2833 | Прокладка | |
| 50 | 16-05-570 | Патрубок выпускной | |
| 51 | 3011-7 | Гайка | |
| 52 | 3135 | Шайба | |
| 53 | Шпилька BM12 | Шпилька BM12 Ш/6gx 35 15/26 66.45.089 | |
| 54 | 700-40-2636 | Прокладка | |
| 55 | Болт М8х25.46.019 | Болт М8х25.46.019 | |
| 56 | 16-06-433 | Крышка | |
| 57 | 46238 | Прокладка | |
| 58 | 29326 | Шпилька | |
| 59 | 700-40-3484 | Рукав | |
| 60 | 51-05-114СП | Лента | |
| 61 | 51-05-38 | Серьга | |
| 62 | 51-05-39 | Серьга | |
| 63 | 700-28-2377 | Болт | |
| 64 | 51-05-35 | Втулка | |
| 65 | Болт М10х20.46.019 | Болт М10х20.46.019 | |
| 66 | 31437 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
