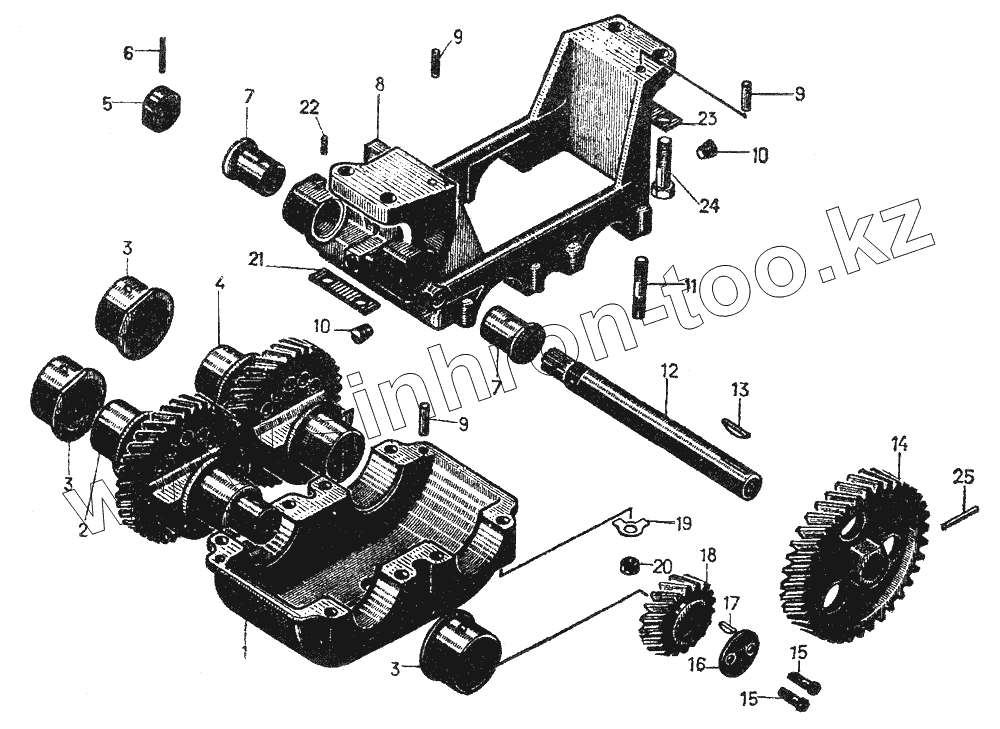

Каталог запасных частей к технике: ЧТЗ Т-130. Уравновешивающий механизм, комплект 51-66-1СП

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

5

6

7

7

8

9

9

9

10

10

11

12

13

14

15

15

16

17

18

19

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
51-66-104СП	51-66-104СП		Корпус
51-66-106СП	51-66-106СП		Валик в сборе с шестерней
51-66-103СП	51-66-103СП		Корпус
1	51-66-2\1		Поддон
2	51-66-5		Противовес
3	91-66-3		Втулка
4	51-66-6		Противовес
5	29-09-51		Кольцо
6	32331		Штифт
7	51-66-19		Втулка
8	51-66-16\1		Корпус
9	32211		Штифт
10	37102		Пробка
11	700-29-2353		Шпилька
12	51-66-22		Валик промежуточный
13	700-34-2029		Шпонка
14	51-66-23		Шестерня
15	28473		Болт
16	51-66-12		Шайба
17	700-34-2051		Шпонка
18	51-66-11		Шестерня
19	700-31-2337		Шайба
20	Гайка М12х1,25.6.019		Гайка М12х1,25.6.019
21	700-31-2206		Пластина
22	32336		Штифт
23	700-31-2207		Пластина
24	28639		Болт
25	32267		Штифт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
