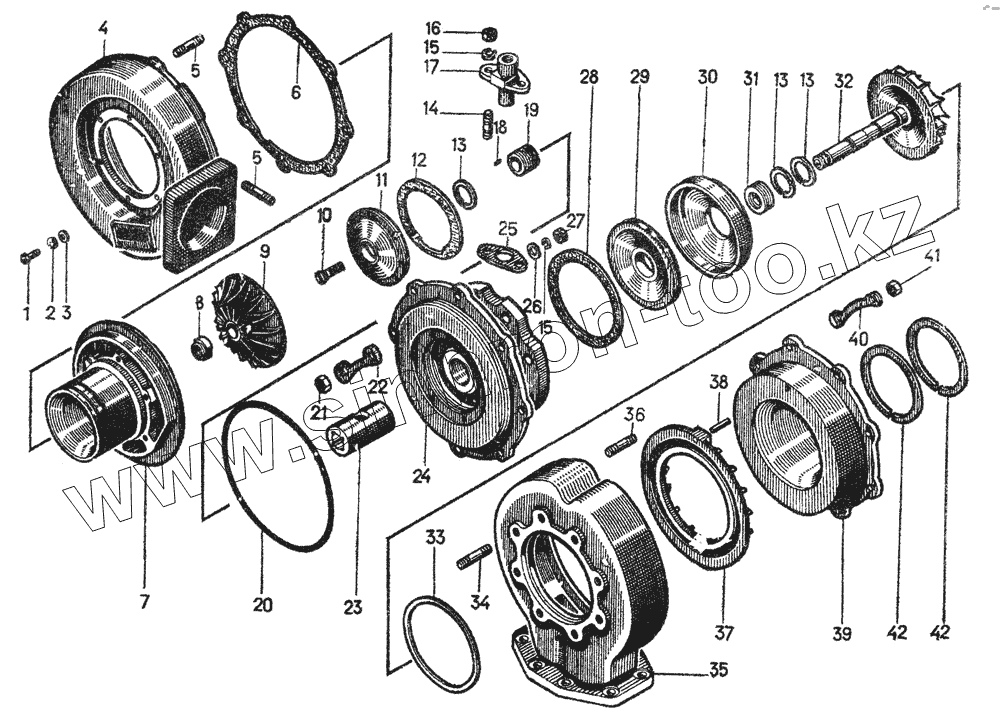

Каталог запасных частей к технике: ЧТЗ Т-130. Турбокомпрессор ТКР-11Н-3, комплект 92.000
92.000
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 92.000 | 92.000 | Турбокомпрессор ТКР-11Н-3 | |
| 92.000-51 | 92.000-51 | Комплект ТКР с трубками для запасных частей | |
| 92.340 | 92.340 | Корпус турбины | |
| 92950 | 92950 | Вал | |
| 92.370 | 92.370 | Корпус средний | |
| 92.920 | 92.920 | Корпус турбины | |
| 92.930 | 92.930 | Корпус компрессора | |
| 92.330 | 92.330 | Корпус средний | |
| 111.30015.00 | 111.30015.00 | Диск | |
| 92.380 | 92.380 | Ротор | |
| 1 | Болт М6х20.46.029 | Болт М6х20.46.029 | |
| 2 | Шайба 6Т.65Г.06 | Шайба 6Т.65Г.06 | |
| 3 | 31529 | Шайба | |
| 4 | 93.094 | Корпус компрессора | |
| 5 | 29339 | Шпилька | |
| 6 | 700-40-2884 | Прокладка | |
| 7 | 92.206 | Вставка компрессора | |
| 8 | 111.30124.10 | Гайка | |
| 9 | 92.209 | Колесо компрессора | |
| 10 | Винт М6х16.48.029 | Винт М6х16.48.029 | |
| 11 | 92.360 | Диск | |
| 12 | 700-40-5963 | Прокладка | |
| 13 | 111.30123.00 | Кольцо | |
| 14 | Шпилька БМ8 Т2/6gх16 | Шпилька БМ8 Т2/6gх16 10/12 88.45.029 | |
| 15 | Шайба 8Т.65Г.06 | Шайба 8Т.65Г.06 | |
| 16 | Гайка М8.6.029 | Гайка М8.6.029 | |
| 17 | 111.30106.01 | Фиксатор | |
| 18 | Штифт 2C8x6 | Штифт 2Csx6 | |
| 19 | 92235 | Кольцо | |
| 20 | 111.30119.00 | Кольцо | |
| 21 | Гайка М10.6.089 | Гайка М10.6.089 | |
| 22 | 700-31-2447 | Пластина | |
| 23 | 111.30105.00 | Подшипник | |
| 24 | 92.227 | Корпус средний | |
| 25 | 111.30131.00 | Прокладка | |
| 26 | 31386-3 | Шайба | |
| 27 | Гайка М8х1.6.029 | Гайка М8х1.6.029 | |
| 28 | 111.30129.00 | Прокладка | |
| 29 | 111.30110.00 | Диск | |
| 30 | 111.30108.00 | Экран | |
| 31 | 111.30122.00 | Втулка | |
| 32 | 92.960 | Вал | |
| 33 | 92.214 | Прокладка | |
| 34 | 700-29-2368 | Шпилька | |
| 35 | 92.201 | Корпус турбины | |
| 36 | 29485-3 | Шпилька | |
| 37 | 92.202 | Сопловой венец | |
| 38 | 32346 | Штифт | |
| 39 | 92.203 | Вставка турбины | |
| 40 | 700-31-2414-3 | Пластина | |
| 41 | Гайка М8.6.089 | Гайка М8.6.089 | |
| 42 | A27.00.007 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
