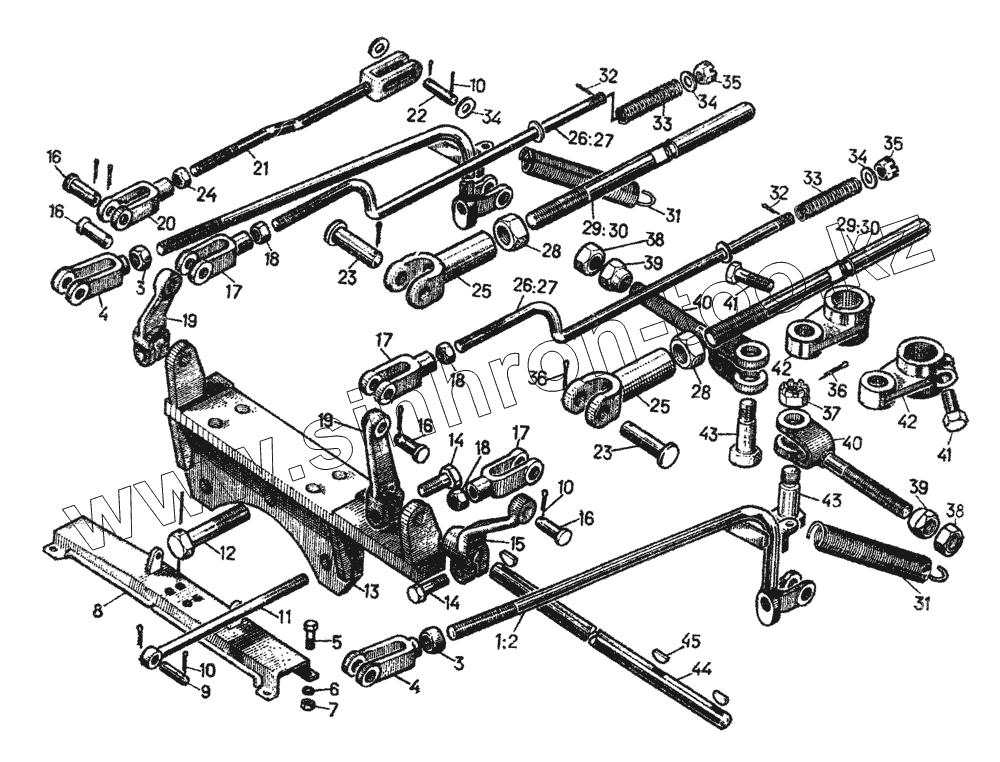

Каталог запасных частей к технике: ЧТЗ Т-130. Система рычагов управления трансмиссией

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
6
7
8
9
10
10
10
11
12
13
14
14
15
16
16
16
16
17
17
17
18
18
18
19
19
20
21
22
23
23
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
34
35
35
36
36
37
38
38
39
39
40
40
41
41
42
42
43
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали
20-18-107СП' 20-18-107СП' Тяга
24-12-106СП 24-12-106СП Тяга
24-12-107СП 24-12-107СП Тяга
20-12-137СП 20-12-137СП Тяга
24-18-106СП 24-18-106СП Тяга
24-18-107СП 24-18-107СП Тяга
1 24-18-105СП Тяга
2 20-18-106СП1 Тяга
3 3014 Гайка
4 24-18-6 Вилка
5 Болт М12х25.46.019 Болт М12х25.46.019
6 Шайба 12 ОТ.65Г.06 Шайба 12 ОТ.65Г.06
7 3011 Гайка
8 20-13-101СП1 Опора
9 13359 Палец
10 Шплинт 3.2x25 Шплинт 3.2x25
11 39075 Тяга
12 28430 Болт
13 24-13-107СП Опора
14 2816 Болт
15 37979 Рычаг
16 17317 Палец
17 44551 Вилка
18 700-30-2099 Гайка
19 37614 Рычаг
20 18212-1 Вилка
21 24-18-103СП Тяга
22 28-17-17 Палец
23 17366 Палец
24 3010 Гайка
25 21-17-38 Вилка
26 24-12-101СП Тяга
27 20-12-126СП Тяга
28 Гайка M18x1,5,6.019 Гайка M18x1,5,6.019
29 21-17-10 Тяга
30 20-17-32 Тяга
31 38333 Пружина
32 Шплинт 2x25 Шплинт 2x25
33 38499 Пружина
34 31308 Шайба
35 700-30-2263 Гайка
36 Шплинт 4x32 Шплинт 4x32
37 30335 Гайка
38 30246 Гайка
39 17377 Гайка
40 17375 Вилка
41 2826 Болт
42 24-17-1 Рычаг
43 17376 Палец
44 38345 Валик
45 700-34-2019 Шпонка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
