Каталог запасных частей к технике: ЧТЗ Т-130. Сервомеханизм, комплект 24-15-118СП

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

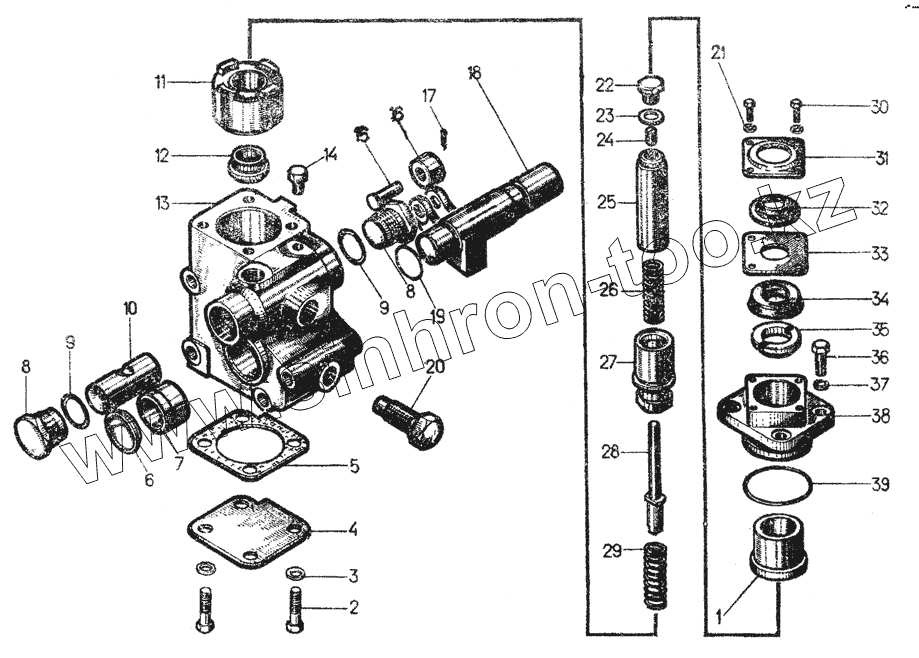

Позиция на иллюстрации	Заводской номер детали		Название детали
24-15-117СП	24-15-117СП		Крышка
24-15-115СП	24-15-115СП		Поршень
24-15-114СП	24-15-114СП		Клапан
24-15-102СП	24-15-102СП		Корпус
1	24-15-82		Втулка
2	Болт М10x20.46.019		Болт М10x20.46.019
3	40912		Кольцо
4	24-15-14		Крышка
5	700-40-3231		Прокладка
6	295		Заглушка
7	24-15-114		Втулка
8	18-17-104		Пробка
9	46764		Кольцо
10	35-15-13		Золотник
11	24-15-79		Поршень
12	24-15-80		Пята
13	24-15-1		Корпус
14	375		Пробка
15	17317		Палец
16	24-15-11		Ролик
17	Шплинт 3,2x22		Шплинт 3,2x22
18	24-15-83		Вал
19	Кольцо Н1-35х28-2		Кольцо Н1-35х28-2
20	700-41-2444		Болт
21	Шайба 6Т.65Г.06		Шайба 6Т.65Г.06
22	24-15-77		Пробка
23	700-40-260-09		Прокладка
24	700-35-2014		Винт
25	24-15-76		Шток
26	700-33-2461		Пружина
27	24-15-75		Клапан
28	24-15-78		Стержень
29	700-38-2462		Пружина
30	Болт М6х16.46.019		Болт М6х16.46.019
31	21-15-126		Крышка
32	700-40-4032-1		Воротник
33	21-15-127		Пластина
34	Манжета 28x48		Манжета 28x48
35	24-15-98		Манжетодержатель
36	Болт M10x30.46.019		Болт M10x30.46.019
37	Шайба 10.ОТ.65Г.06		Шайба 10.ОТ.65Г.06
38	24-15-81		Крышка
39	Кольцо У-65х60-2		Кольцо У-65х60-2

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
