Каталог запасных частей к технике: ЧТЗ Т-130. Поршень, кривошипы
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
12
13
13
13
14
14
15
16
17
18
19
19
20
20
21
21
22
23
23
23
24
25
26
26
27
28
29
30
31
31
31
32
33

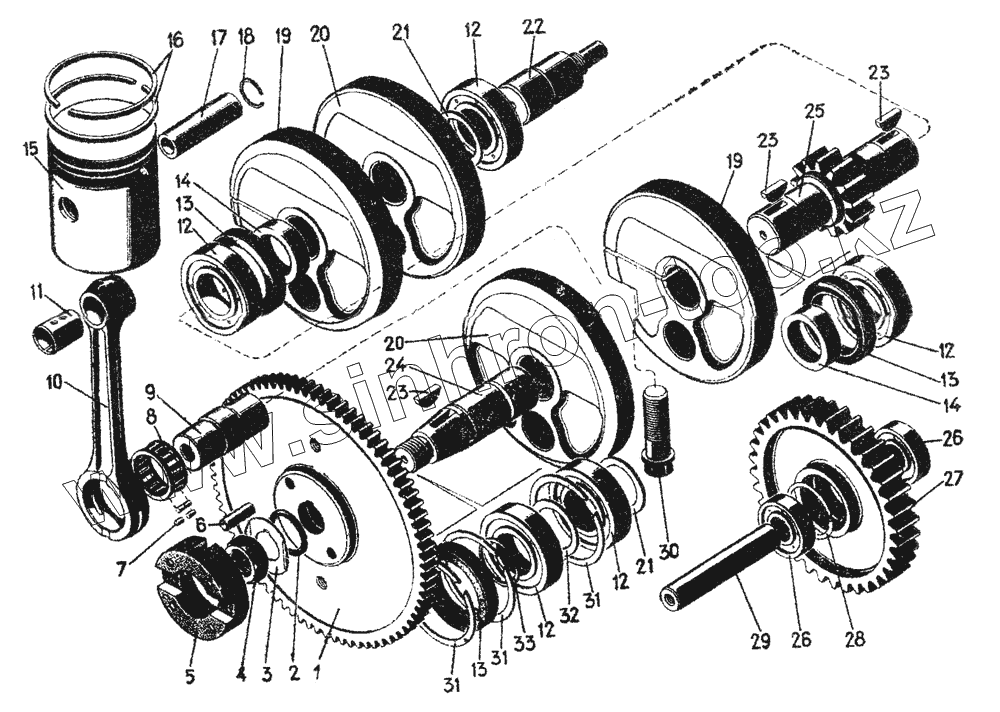

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700 01.270.00 | 700 01.270.00 | Шатун | |
| 700.01.060.20 | 700.01.060.20 | Маховик | |
| 700.01.190.30 | 700.01.190.30 | Кривошип передний | |
| 700.01.210.30 | 700.01.210.30 | Кривошип задний | |
| 1 | 700.01.060.20 | Маховик | |
| 2 | 700.01.101.00 | Кольцо | |
| 3 | 700.01.053.00 | Шайба | |
| 4 | Гайка М20x1.56Н.6.016 | Гайка М20x1.56Н.6.016 | |
| 5 | 700.01.200.20 | Полумуфта | |
| 6 | Штифт 8ПР2ах25 | Штифт 8ПР2ах25 | |
| 7 | 700.01.099.20 | Ролик подшипника | |
| 8 | 700.01.107.101 | Сепаратор | |
| 9 | 700.01.098.10 | Палец кривошипа | |
| 10 | 700.01.011.00 | Шатун | |
| 11 | Д24018А | Втулка | |
| 12 | Подшипник 206 | Подшипник 206 | |
| 13 | Манжета 1-42x62-1 | Манжета 1-42x62-1 | |
| 14 | 700.01.009.00 | Кольцо | |
| 15 | Д24С06Б | Поршень | |
| 16 | Д24127А | Кольцо поршневое | |
| 17 | Д24026А | Палец | |
| 18 | Д24028 | Кольцо | |
| 19 | 701.01.058.00\1 | Щека разрезная | |
| 20 | Д24097Г1 | Щека | |
| 21 | Д24070А | Шайба | |
| 22 | 700.01.022.10\1 | Полуось задняя | |
| 23 | Шпонка 5x9 | Шпонка 5x9 | |
| 24 | 700.01.021.101 | Полуось передняя | |
| 25 | 700.01.048.00 | Ось | |
| 26 | Подшипник 203 | Подшипник 203 | |
| 27 | 700.01.045.00 | Шестерня промежуточная | |
| 28 | 700.01.047.00 | Кольцо | |
| 29 | 700.01.046.00 | Палец | |
| 30 | 700.01.055.00 | Болт | |
| 31 | Кольцо Б-62 | Кольцо Б-62 | |
| 32 | 700.01.034.00 | Шайба | |
| 33 | Кольцо Б-30 | Кольцо Б-30 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
