Каталог запасных частей к технике: ЧТЗ Т-130. Насос масляный, комплект 24-60-125СП

Тип техники

Марка

Модель

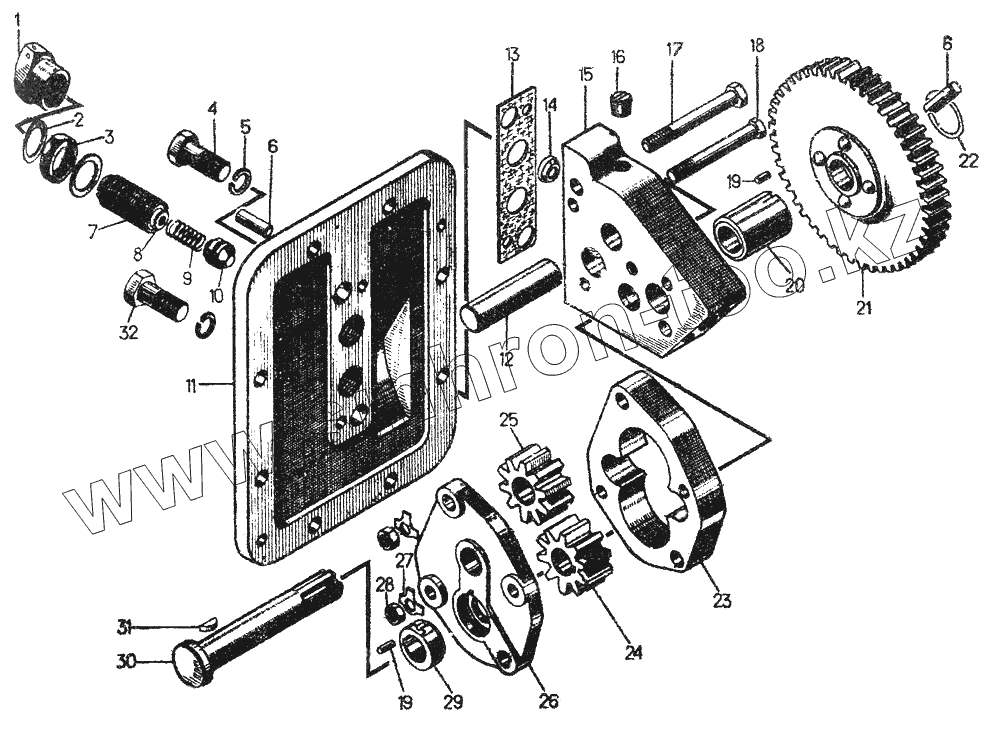

Схема

24-60-126СП

1

2

3

4

5

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
24-60-127СП	24-60-127СП		Корпус
24-60-126СП	24-60-126СП		Насос масляный
24-60-128СП	24-60-128СП		Фланец
1	700-41-2399		Гайка
2	700-40-260-15		Прокладка
3	3069		Гайка
4	700-28-2274		Болт
5	Шайба 14.ОТ.65Г.06		Шайба 14.ОТ.65Г.06
6	700-32-2036		Штифт
7	18-60-67		Пробка
8	700-31-2353		Шайба
9	38347		Пружина
10	18-60-66		Клапан
11	24-60-433		Фланец
12	18-60-65		Ось
13	700-40-2456		Прокладка
14	18-60-63		Кольцо
15	24-60-40\3		Корпус
16	700-37-2022		Пробка
17	Болт M10.6gx80.58.019		Болт M10.6gx80.58.019
18	28608CП		Болт
19	700-32-2050		Штифт
20	24-60-39		Втулка
21	50-60-198		Шестерня
22	261681		Кольцо
23	24-60-41		Корпус шестерен
24	24-60-24		Шестерня
25	24-60-23		Шестерня
26	24-60-42		Крышка
27	3137		Шайба
28	Гайка М10.6.0.19		Гайка М10.6.0.19
29	24-60-38		Втулка
30	24-60-36		Валик
31	7С0-34-2021		Шпонка
32	Болт М14х1.5х35.46.019		Болт М14х1.5х35.46.019

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
