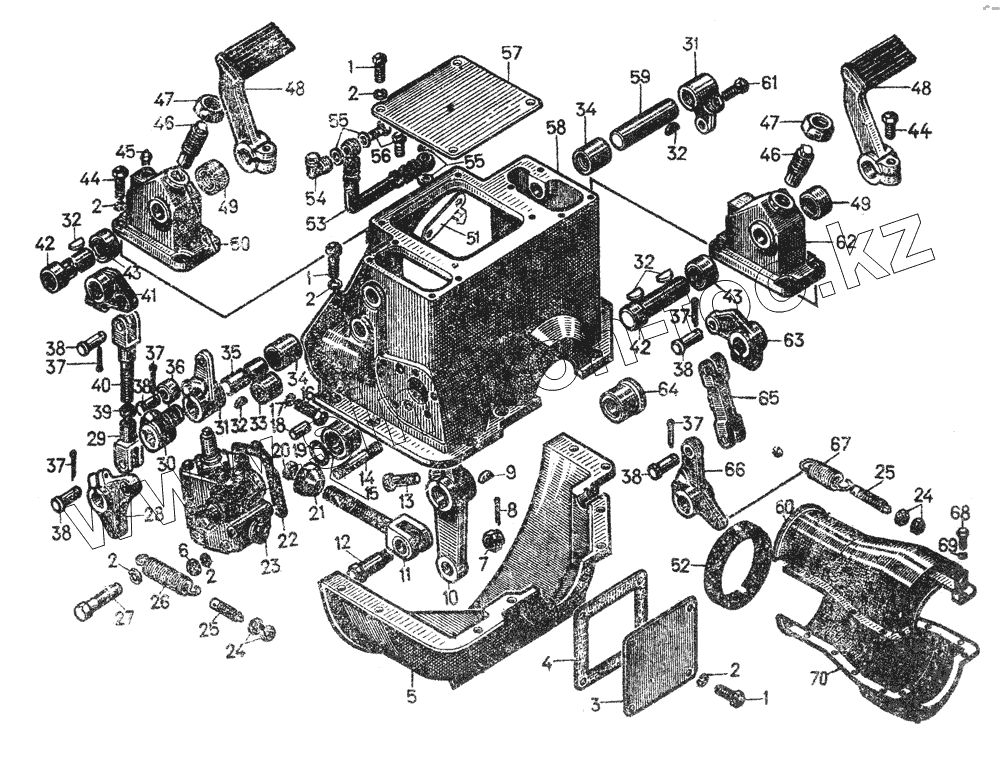

Каталог запасных частей к технике: ЧТЗ Т-130. Механизм управления муфтой сцепления 24-15-3СП
1
1
1
2
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
31
32
32
32
32
33
34
34
35
36
37
37
37
37
37
38
38
38
38
38
39
40
41
42
42
43
43
44
44
45
46
46
47
47
48
48
49
49
50
51
52
53
54
55
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-15-102СП | 50-15-102СП | Колонка | |
| 24-15-124СП | 24-15-124СП | Кожух | |
| 50-15-101СП | 50-15-101СП | Колонка | |
| 1 | Болт М10х22.46.019 | Болт М10х22.46.019 | |
| 2 | Шайба 10 ОТ.65Г.06 | Шайба 10 ОТ.65Г.06 | |
| 3 | 15234 | Крышка | |
| 4 | 46173 | Прокладка | |
| 5 | 21-15-119 | Кожух | |
| 6 | Гайка М10.6019 | Гайка М10.6019 | |
| 7 | 30335 | Гайка | |
| 8 | Шплинт 4x32 | Шплинт 4x32 | |
| 9 | 700-34-2029 | Шпонка | |
| 10 | 24-15-90 | Рычаг | |
| 11 | 24-15-52 | Тяга | |
| 12 | 17376 | Палец | |
| 13 | Болт М10х35.46.019 | Болт М10х35.46.019 | |
| 14 | 2994 | Шпилька | |
| 15 | 24-15-88 | Втулка | |
| 16 | 2821 | Болт | |
| 17 | Шайба 12ОТ.65Г.06 | Шайба 12ОТ.65Г.06 | |
| 18 | 32333 | Штифт | |
| 19 | Кольцо HI-35x28-2 ГОСТ | Кольцо H1-35x28-2 ГОСТ | |
| 20 | 30246 | Гайка | |
| 21 | 17377 | Гайка | |
| 22 | 700-40-3278 | Прокладка | |
| 23 | 24-15-118СП | Сервомеханизм | |
| 24 | Гайка М8х1.6.019 | Гайка М8х1.6.019 | |
| 25 | 6412 | Винт | |
| 26 | 700-38-2073 | Пружина | |
| 27 | Болт М10.6gx110.58.019 | Болт М10.6gx110.58.019 | |
| 28 | 24-15-64 | Рычаг | |
| 29 | 24-15-109 | Вилка | |
| 30 | 21-15-129 | Рычаг | |
| 31 | 24-15-63 | Рычаг | |
| 32 | 34128 | Шпонка | |
| 33 | 24-15-74 | Втулка | |
| 34 | 50-15-20 | Втулка | |
| 35 | 24-15-36 | Ось | |
| 36 | 24-15-11 | Ролик | |
| 37 | Шплинт 3,2x32 | Шплинт 3,2x32 | |
| 38 | 17317 | Палец | |
| 39 | 3010 | Гайка | |
| 40 | 24-15-126СП | Тяга | |
| 41 | 24-15-65 | Рычаг | |
| 42 | 50-15-2 | Ось | |
| 43 | 50-15-22 | Втулка | |
| 44 | Болт М10х30.46.019 | Болт М10х30.46.019 | |
| 45 | Масленка 1.3.Ц6 | Масленка 1.3.Ц6 | |
| 46 | 24-15-111 | Упор | |
| 47 | 700-30-2238 | Гайка | |
| 48 | 24-15-23 | Педаль | |
| 49 | 50-15-23 | Втулка | |
| 50 | 24-15-19 | Колонка | |
| 51 | 24-15-51 | Стрелка | |
| 52 | 40793 | Кольцо | |
| 53 | 24-15-121СП | Рукав | |
| 54 | 700-41-3010 | Колено | |
| 55 | 40912 | Кольцо | |
| 56 | 700-41-3069 | Штуцер | |
| 57 | 24-15-45 | Крышка | |
| 58 | 24-15-102 | Кожух | |
| 59 | 50-15-19 | Ось | |
| 60 | 28-15-133СП2 | Кожух | |
| 61 | Болт 10х25.46.019 | Болт 10х25.46.019 | |
| 62 | 24-15-103 | Колонка | |
| 63 | 24-15-104 | Рычаг | |
| 64 | 15223 | Стакан | |
| 65 | 24-1,5-106 | Тяга | |
| 66 | 24-15-105 | Рычаг | |
| 67 | 700-38-2279 | Пружина | |
| 68 | Болт М6х20.46.019 | Болт М6х20.46.019 | |
| 69 | Шайба 6Т.65Г06 | Шайба 6Т.65Г06 | |
| 70 | 28-15-134СП | Кожух |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
