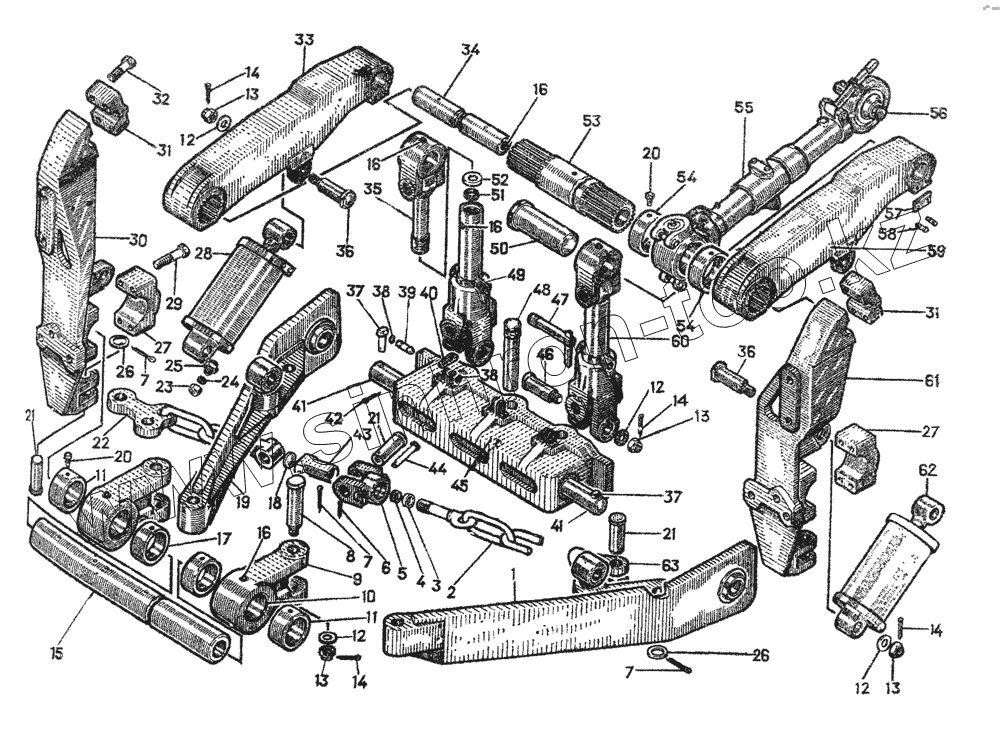

Каталог запасных частей к технике: ЧТЗ Т-130. Механизм навески комплект 266СП

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
8
9
10
11
11
12
12
12
12
13
13
13
13
14
14
14
14
15
16
16
16
16
17
18
19
20
20
21
21
21
21
22
23
24
25
26
26
27
27
28
29
30
31
31
32
33
34
35
36
36
37
37
38
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54
55
56
57
58
59
60
61
62
63
Позиция на иллюстрации Заводской номер детали Название детали
40-26-126СП 40-26-126СП Прицепное устройство
261535CП 261535CП Цепь
261406СП. 261406СП. Вилка
1 261402СП Тяга продольная левая
2 40-26-130СП Цепь
3 261451 Обойма
4 46838 Кольцо СП 83-50-10
5 261524 Вилка
6 Шплинт 3,2x32 Шплинт 3,2x32
7 Шплинт 8x80 Шплинт 8x80
8 40-26-1 Палец
9 261466 Вилка
10 261598 Втулка
11 261430 Проставка
12 3177 Шайба
13 3027 Гайка
14 Шплинт 5x70 Шплинт 5x70
15 261418 Ось нижняя
16 Масленка 1.3.Ц6 Масленка 1.3.Ц6
17 261431 Проставка
18 261531 Заглушка
19 261401СП Тяга продольная правая
20 35286 Винт
21 261533 Палец
21 261533 Палец
22 40-26-129СП Цепь
23 26990 Колпачок
24 700-40-2395 Прокладка
25 H.036.04.011 Штуцер
26 31100 Шайба
27 261422 Бугель нижний
28 Ц 125.250.160. 001-11П Гпдроцилиндр
29 28622 Болт
30 40-26-58 Кронштейн
31 261421 Бугель верхний
32 28621 Болт
33 40-26-144СП Рычаг
34 40-26-61 Ось верхняя
35 40-26-120СП Винт
36 40-26-62 Палец
37 261464 Палец
38 20421 Кольцо
39 20422 Палец
40 20349 Замок
41 261474 Палец
42 Шплинт 5x40 Шплинт 5x40
43 261532 Гайка
44 261525 Палец
45 40-26-127СП Площадка
46 40-26-2 Палец
47 261432СП Палец
48 20348 Штырь серьги
49 40-26-121СП Вилка
50 261470 Палец
51 46839 Кольцо СП-83-50-10
52 261438 Обойма
53 40-26-145СП Вал
54 261415 Проставка
55 261400СП Тяга центральная
56 261409СП Палеи
57 261426 Планка
58 28598 Болт
59 40-26-63 Рычаг
60 261403СП Раскос
61 40-26-57 Кронштейн
62 Ц125.250.160. 001-11Л Гидроцилнндр
63 261449 Звено соединительное
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
