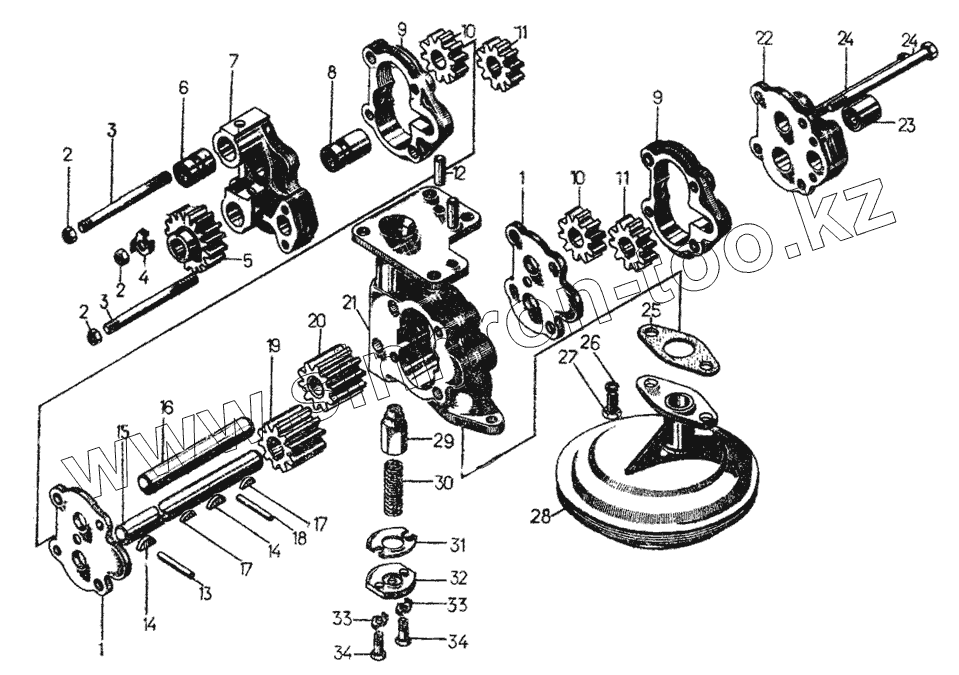

Каталог запасных частей к технике: ЧТЗ Т-130. Масляный насос комплект 29-09-124СП

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
3
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
14
15
16
17
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
33
34
34
Позиция на иллюстрации Заводской номер детали Название детали
29-09-125СП 29-09-125СП Крышка
16-09-163СП 16-09-163СП Валик
16-09- 150СП 16-09- 150СП Крышка
1 23649 Плита
2 700-30-2099 Гайка
3 700-29-2098 Шпилька
4 3137 Шайба
5 16-09-142 Шестерня
6 16-09-99 Втулка
7 16-09-98 Крышка
8 29-09-62 Втулка
9 23283 Корпус
10 9217 Шестерня
11 9216 Шестерня
12 32211 Штифт
13 32268 Штифт
14 700-34-2031 Шпонка
15 16-09-140 Валик
16 21822 Ось
17 700-34-2021 Шпонка
18 700-32-2125 Штифт
19 16-09-146 Шестерня
20 16-09-145 Шестерня
21 22188 Корпус
22 21092 Крышка
23 21457 Втулка
24 700-28-2087СП Болт
25 700-40-2886 Прокладка
26 Шайба 10.ОТ.65Г.06 Шайба 10.ОТ.65Г.06
27 Болт М10х20.46.019 Болт М10х20.46.019
28 51-09-150СП Маслоприемник
29 09205 Клапан
30 700-38-2191 Пружина
31 16-09-147 Прокладка
32 29-09-117 Фланец
33 700-31-2087 Шайба стопорная
34 Болт М6х25.46.019 Болт М6х25.46.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
