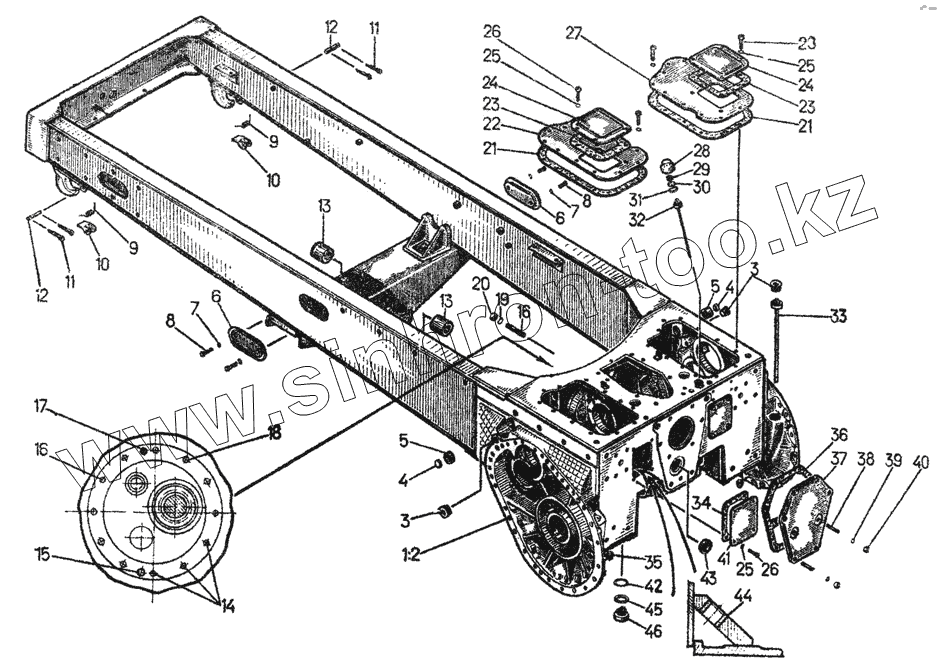

Каталог запасных частей к технике: ЧТЗ Т-130. Корпус бортовых фрикционов с деталями трансмиссии

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
16
16
17
18
19
20
21
21
22
23
23
24
24
25
25
25
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали
24-16-104СП 24-16-104СП Крышка
1 24-11-3СП Корпус бортовых фрикционов с лонжеронами
2 20-11-4СП1 Корпус бортовых фрикционов с лонжеронами
3 15224 Пробка
4 52 Заглушка
5 50-11-20 Втулка
6 41237 Крышка
7 Шайба 8Т.65Г.06 Шайба 8Т.65Г.06
8 Болт М8х20.46.019 Болт М8х20.46.019
9 37588 Пружина
10 38319 Пружина
11 Шплинт 3,2x20 Шплинт 3,2x20
12 37223 Палец
13 20733 Втулка
14 29342 Шпилька
15 700-40-4785 Кольцо
16 29408 Шпилька
17 32261 Штифт
18 29400 Шпилька
19 Шайба 16.ОТ.65Г.06 Шайба 16.ОТ.65Г.06
20 22113-1 Гайка
21 700-40-3648 Прокладка
22 24-11-105СП Крышка левая
23 700-40-3394 Прокладка
24 11399 Люк
25 Шайба 10.ОТ.65Г.06 Шайба 10.ОТ.65Г.06
26 Болт М10х22.46.019 Болт М10х22.46.019
27 24-11-104СП Крышка правая
28 18-16-7 Крышка
29 4286 Набивка сапуна
30 18-16-8 Пластина
31 17467 Кольцо
32 18-16-101СП Линейка
33 18-19-108СП Масломерная линейка
34 40924 Прокладка
35 37104 Пробка
36 700-40-2009 Прокладка
37 42323 Крышка
38 29343 Шпилька
39 Шайба 20.ОТ.65Г.06 Шайба 20.ОТ.65Г.06
40 3014 Гайка
41 11151 Крышка
42 46588 Кольцо
43 42689 Заглушка
44 11139 Втулка
45 40927СП Кольцо
46 1483 Пробка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
