Каталог запасных частей к технике: ЧТЗ Т-130. Каток однобортный, комплект 24-21-169СП

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

6

7

7

8

8

9

9

10

10

11

11

12

12

13

13

14

14

15

15

16

16

17

18

19

20

21

22

23

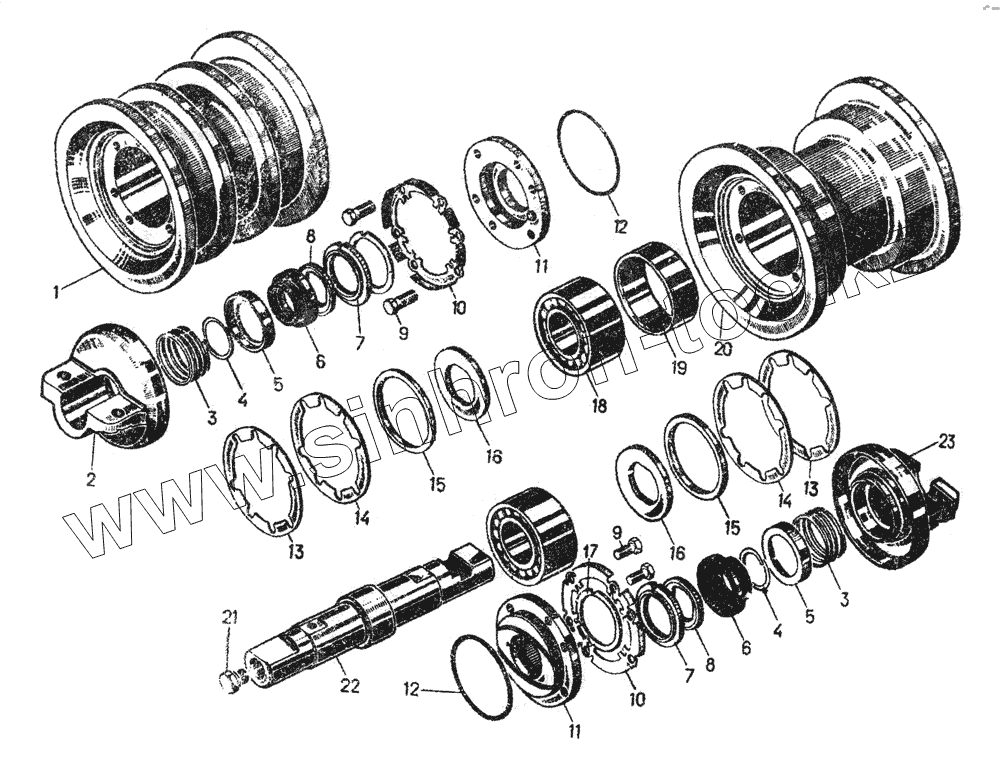

Позиция на иллюстрации	Заводской номер детали		Название детали
1	24-21-144СП		Ролик двубортный
2	24-21-148		Крышка
3	38496		Пружина
4	700-58-2158		Кольцо
5	211220		Обойма
6	700-40-5378		Манжета
7	24-21-155		Кольцо
8	24-21-156		Кольцо
9	2816		Болт
10	24-21-68		Шайба
11	24-21-173СП		Шайба
12	Кольцо 110-120-58-2-2		Кольцо 110-120-58-2-2
13	21443		Прокладка
14	21-21-8		Прокладка
15	21442		Кольцо
16	211238		Шайба
17	700-40-5377		Прокладка
18	Подшипник 954712КЧ		Подшипник 954712КЧ
19	21441		Втулка
20	24-21-145СП		Ролик однобортный
21	37115		Пробка
22	211236		Ось
23	24-21-149		Крышка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
