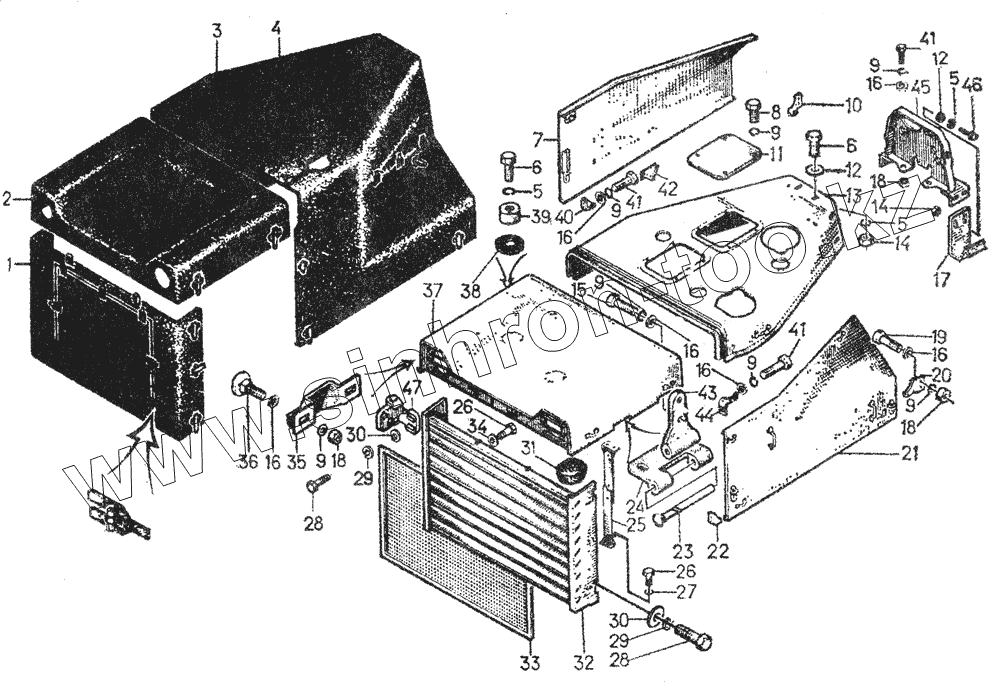

Каталог запасных частей к технике: ЧТЗ Т-130. Капот для гидрофицированных тракторов 18-55-сб11
1
2
3
4
5
5
5
6
6
7
8
9
9
9
9
9
9
9
10
11
12
12
13
14
14
15
16
16
16
16
16
16
17
18
18
18
19
20
21
22
23
24
25
26
26
27
28
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
41
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18-55-243СП | 18-55-243СП | Решетка | |
| 24-55-сб114 | 24-55-сб114 | Шарнир | |
| 1 | 24-55-c6124 | Чехол решетки радиатора | |
| 2 | 24-55-сб129 | Чехол крыши | |
| 3 | 24-55-сб128 | Чехол задний | |
| 4 | 20-55-сб111 | Чехол задний | |
| 5 | Шайба 12.ОТ.65Г.06 | Шайба 12.ОТ.65Г.06 | |
| 6 | Болт М12х25.46.019 | Болт М12х25.46.019 | |
| 7 | 24-55-112СП | Створка правая | |
| 8 | Болт М10x20.46.019 | Болт М10x20.46.019 | |
| 9 | Шайба 10.ОТ.65Г.06 | Шайба 10.ОТ.65Г.06 | |
| 10 | 24-55-96 | Кронштейн правый | |
| 11 | 18-55-407 | Крышка | |
| 12 | 3135 | Шайба | |
| 13 | 24-55-сб115 | Крыша задняя | |
| 14 | 3011 | Гайка | |
| 15 | Болт М10x22.46.019 | Болт М10x22.46.019 | |
| 16 | 31308 | Шайба | |
| 17 | 24-55-1145 | Крючок | |
| 18 | Гайка М10.6.019 | Гайка М10.6.019 | |
| 19 | Болт M10x30.46.019 | Болт M10x30.46.019 | |
| 20 | 24-55-97 | Кронштейн левый | |
| 21 | 24-55-111СП | Створка левая | |
| 22 | 50-56-12 | Крючок | |
| 23 | 24-55-32 | Ось | |
| 24 | 24-55-25 | Петля шарнира | |
| 25 | 24-55-сб135 | Упор | |
| 26 | Болт М8х16.46.019 | Болт М8х16.46.019 | |
| 27 | Шайба 8Т.65Г.06 | Шайба 8Т.65Г.06 | |
| 28 | Болт М14х1,5х35.46.019 | Болт М14х1,5х35.46.019 | |
| 29 | Шайба 14.ОТ.65Г.06 | Шайба 14.ОТ.65Г.06 | |
| 30 | 31484 | Шайба | |
| 31 | 700-40-3727 | Амортизатор | |
| 32 | 18-55-244СП | Решетка | |
| 33 | 18-55-195СП | Сетка решетки радиатора | |
| 34 | 31386 | Шайба | |
| 35 | 24-55-125 | Крючок | |
| 36 | Болт M10x25.46.019 | Болт M10x25.46.019 | |
| 37 | 24-55-сб109 | Крыша передняя | |
| 38 | 700-40-3726 | Прокладка | |
| 39 | 18-55-408 | Колпачок | |
| 40 | 24-55-106 | Крючок правый | |
| 41 | Болт М10х25.46.019 | Болт М10х25.46.019 | |
| 42 | 24-55-105 | Скоба правая | |
| 43 | 24-55-26 | Петля шарнира | |
| 44 | 50-55-11 | Скоба | |
| 45 | 24-55-145СП | Опора крыши | |
| 46 | Болт М12х30.46.019 | Болт М12х30.46.019 | |
| 47 | 18-55-239СП | Шарнир |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
