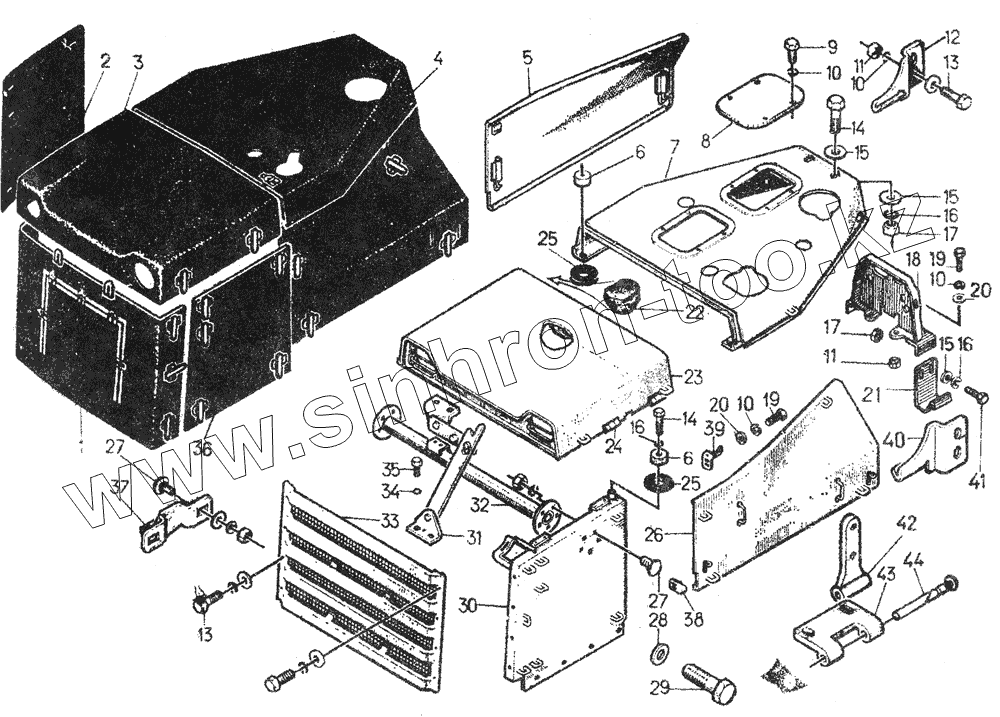

Каталог запасных частей к технике: ЧТЗ Т-130. Капот 24-55-сб5

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
10
10
10
11
11
12
13
13
14
14
15
15
15
16
16
16
17
17
18
19
19
20
20
21
22
23
24
25
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
1 24-55-сб124 Чехол решетки радиатора
2 24-55-cб123 Чехол боковины правый
3 24-55-сб129 Чехол крыши
4 24-55-сб130 Чехол задний
5 24-55-112СП Створка правая
6 18-55-408 Колпачок
7 24-55-сб115 Крыша задняя
8 18-55-407 Крышка
9 Болт М10х20.46.019 Болт М10х20.46.019
10 Шайба 10.ОТ.65Г.06 Шайба 10.ОТ.65Г.06
11 Гайка М 10.6.019 Гайка М 10.6.019
12 24-55-96 Кронштейн правый
13 Болт M10x30.46.019 Болт M10x30.46.019
14 Болт М12х25.46.019 Болт М12х25.46.019
15 3135 Шайба
16 Шайба 12.ОТ.65Г.06 Шайба 12.ОТ.65Г.06
17 3011 Гайка
18 24-55-145СП Опора крыши
19 Болт M10x25.46.019 Болт M10x25.46.019
20 31308 Шайба
21 24-55-145 Крючок
22 700-40-3727 Амортизатор
23 24-55-сб109 Крыша передняя
24 24-55-сб114 Шарнир
25 700-40-3726 Прокладка
26 24-55-111СП Створка левая
27 Болт М10х25.46.019 Болт М10х25.46.019
28 Шайба 24Т.65Г.06 Шайба 24Т.65Г.06
29 Болт М24х60.88.40Х.019 Болт М24х60.88.40Х.019
30 24-55-сб105 Боковина левая
31 24-55-сб135 Упор
32 24-55-сб106 Труба
33 24-55-сб107 Решетка
34 Шайба 8Т.65Г.06 Шайба 8Т.65Г.06
35 Болт М8х16.46.019 Болт М8х16.46.019
36 24-55-сб122 Чехол боковины левый
37 24-55-125 Крючок
38 50-55-12 Крючок
39 50-55-11 Скоба
40 24-55-97 Кронштейн левый
41 Болт М12x30.46.019 Болт М12x30.46.019
42 24-55-26 Петля шарнира
43 24-55-25 Петля шарнира
44 24-55-32 Ось
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
