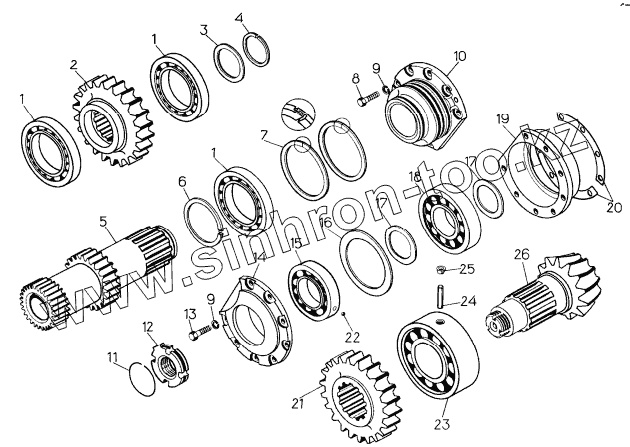

Каталог запасных частей к технике: ЧТЗ Т-10М. Вал-шестерня с деталями

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
17
17
18
19
20
20
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 6920М Подшипник 6920М
2 64-12-105 Колесо зубчатое
3 62-12-35 Втулка
4 КольцоВ70 Кольцо В 70
5 64-12-76 Колесо зубчатое
6 КольцоВ100 Кольцо В 100
7 64-14-124 Кольцо
8 БолтМ12-6gx30.58.019 Болт
9 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
10 64-12-116СП Ступица
11 64-12-57 Фиксатор
12 64-12-56 Упор
13 БолтМ10-6gx40.58.019 Болт М10-6gx40.58.019
14 64-12-83 Крышка
15 700-39-2302 Подшипник
15 6213Н Подшипник
16 64-12-85 Проставка
17 64-12-84 Проставка
18 2313КМ Подшипник 2313КМ
19 64-12-82 Втулка
20 64-12-87 Прокладка
20 64-12-87-01 Прокладка
20 64-12-87-02 Прокладка
21 64-12-106 Колесо зубчатое
22 ШарикБ6-200 Шарик Б 6-200
23 700-39-2303 Подшипник
24 64-12-107 Стопор
25 64-12-108 Заглушка
26 64-12-79 Вал-шестерня
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
