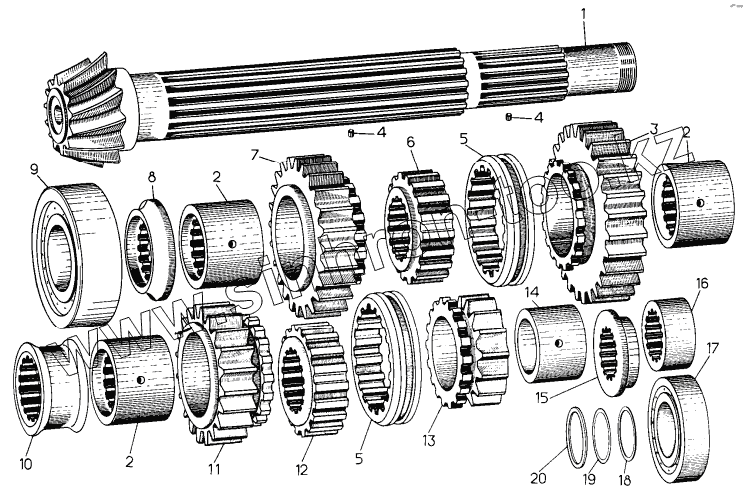

Каталог запасных частей к технике: ЧТЗ Т-10М. Вал нижний

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
4
4
5
5
6
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
50-12-224СП 50-12-224СП Вал нижний
1 18-12-156 Вал нижний
2 35-12-3 Втулка
3 18-12-313 Шестерня
3 18-12-313-01 Шестерня
4 700-32-2039 Штифт
5 18-12-319 Муфта
6 18-12-316 Муфта
7 18-12-314 Шестерня
7 18-12-314-01 Шестерня
8 18-12-168 Втулка
9 60-402715KM Подшипник
10 18-12-164 Проставка
11 18-12-315 Шестерня
11 18-12-315-01 Шестерня
12 50-12-591 Муфта
13 60-12-9 Шестерня
14 50-12-592 Втулка
15 18-12-133 Кольцо
16 50-12-576 Втулка
17 2311K1M Подшипник
18 18-12-169 Прокладка
19 18-12-144 Прокладка
20 18-12-312 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
