Каталог запасных частей к технике: ЧТЗ Т-10М. Установка защиты трансмиссии

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

1

2

2

2

2

2

2

3

3

3

4

5

6

7

8

9

10

11

12

13

13

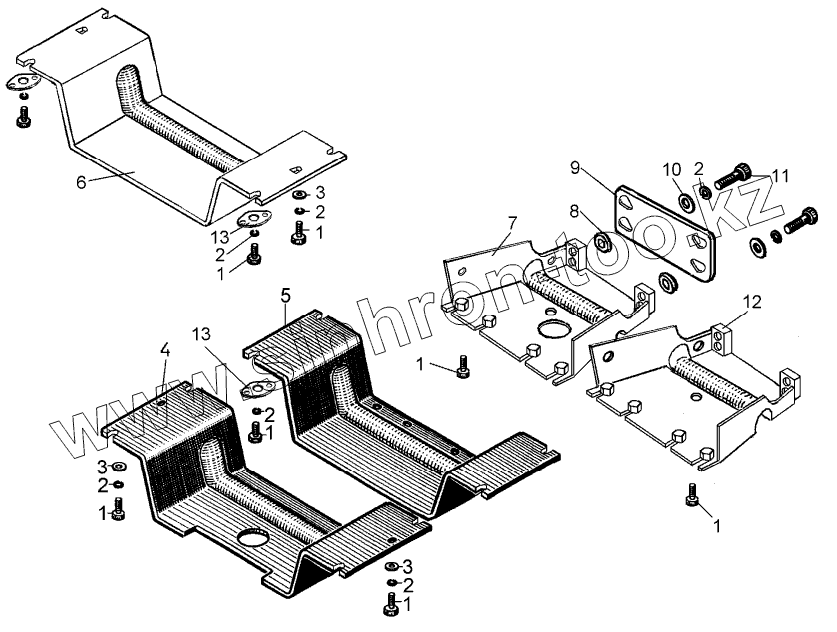

Позиция на иллюстрации	Заводской номер детали		Название детали
64-51-22-01СП	64-51-22-01СП		Установка защиты трансмиссии
67-51-3СП	67-51-3СП		Установка защиты трансмиссии
67-51-3-01СП	67-51-3-01СП		Установка защиты трансмиссии
64-51-22СП	64-51-22СП		Установка защиты трансмиссии
1	700-28-2622		Болт
2	Шайба16.ОТ.65Г.09		Шайба 16.ОТ.65Г.09
3	700-31-2586		Шайба
4	64-51-1		Кожух
5	64-51-2		Кожух
6	64-51-4		Кожух
7	64-51-170-01СП		Кожух
8	700-31-2308		Шайба
9	64-51-8		Крышка
10	31477-01		Шайба
11	БолтМ16-8gx75.58.019		Болт М16-8gx75.58.019
12	64-51-170СП		Кожух
13	64-51-241		Фланец

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
