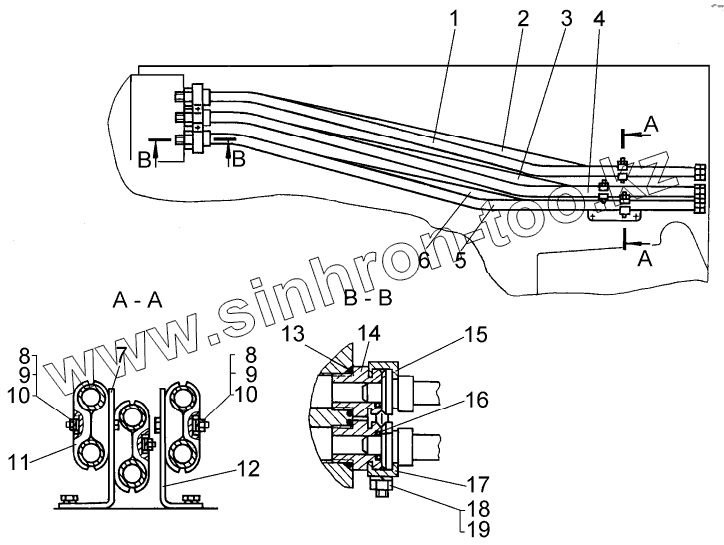

Каталог запасных частей к технике: ЧТЗ Т-10М. Установка задних трубопроводов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
64-26-4СП 64-26-4СП Установка задних трубопроводов
1 64-26-110-04CП Труба
2 64-26-110-05СП Труба
3 64-26-110-03СП Труба
4 64-26-110-02СП Труба
5 64-26-110СП Труба
6 64-26-110-01СП Труба
7 50-26-233СП Кронштейн
8 31308 Шайба
9 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
10 ГайкаМ10.6.019 Гайка
11 700-40-6907 Планка
12 50-26-237СП Кронштейн
13 46764 Кольцо
14 18-26-561 Штуцер
15 40-26-101СП Планка
16 46856 Кольцо
17 18-26-237-01 Планка
18 30246 Гайка
19 Шайба16.ОТ.65Г.09 Шайба 16.ОТ.65Г.09
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
