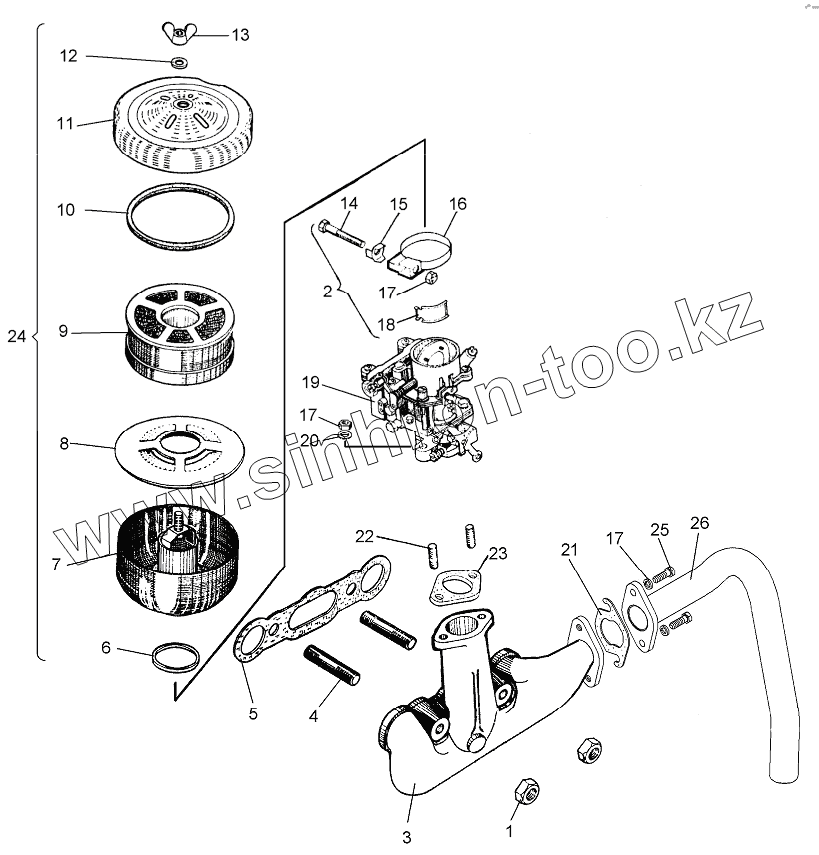

Каталог запасных частей к технике: ЧТЗ Т-10М. Установка воздухоочистителя пускового двигателя

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

17

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	3011-7		Гайка
2	18-26-320СП		Хомут
3	17-05-175		Коллектор
4	2996		Шпилька
5	700-40-2049		Прокладка
6	Кольцо042-050-46-2-5		Кольцо 042-050-46-2-5
7	17-05-175СП		Поддон
8	17-05-134		Маслоотражатель
9	17-05-176СП		Кассета
10	40796		Кольцо
11	17-05-149		Крышка
12	31386		Шайба
13	05573-1		Гайка
14	700-28-2176		Болт
15	700-31-2269		Шайба стопорная
16	18-26-468		Лента
17	ГайкаМ8x1.6.019		Гайка М8x1.6.019
18	700-41-3331		Накладка
19	17-05-188СП		Карбюратор
20	Шайба8Т.65Г.09		Шайба 8Т.65Г.09
21	46238		Прокладка
22	Шпилька2М8-3р\6gx25.66.019		Шпилька 2М8-3р\6gx25.66.019
23	46160		Прокладка
24	17-05-174СП		Воздухоочиститель
25	БолтМ8-6gx25.88.35.019		Болт М8-6gx25.88.35.019
26	17-05-187СП		Труба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
