Каталог запасных частей к технике: ЧТЗ Т-10М. Установка устройства защиты оператора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
4
5
6
7
8
9
10
10
11
11
12
13
14
15
15
16
17
18

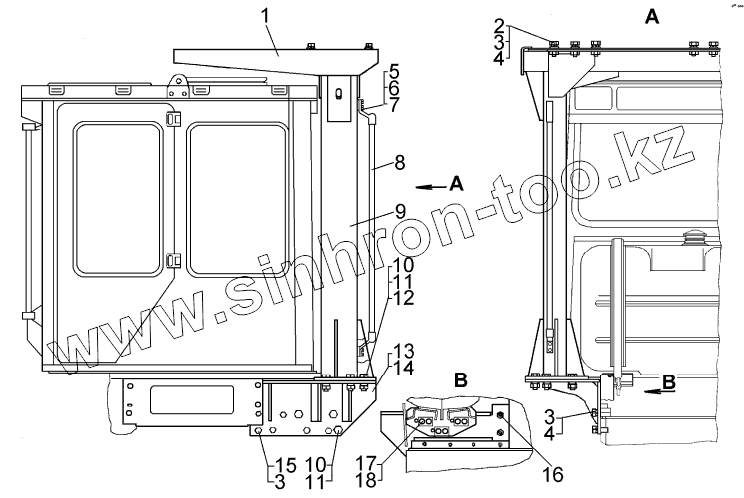

Позиция на иллюстрации Заводской номер детали Название детали
64-63-1СП 64-63-1СП Установка устройства защиты оператора
1 50-63-104СП Крыша
2 БолтМ20x50.88.35.019 Болт
3 Шайба20.ОТ.65Г.09 Шайба 20.ОТ.65Г.09
4 31109 Шайба 20х4.02.10ЮА.019
5 БолтМ10-6gx30.58.019 Болт
6 Шайба10.ОТ.65Г.06 Шайба 10.ОТ.65Г.06
7 31308-1 Шайба
8 50-59-759-01СП Поручень
9 64-63-106СП Защита
10 БолтМ24-8gx65.10.9ХЛ.019 Болт М24-8gx65.10.9ХЛ.019
11 700-30-2355 Гайка
12 Шайба24Т.65Г.09 Шайба 24Т.65Г.09
13 64-63-169СП Кронштейн
14 64-63-170СП Кронштейн
15 28234 Болт
15 28234-01 Болт
16 64-63-168СП Опора
17 БолтМ16-8дх30.58.019 Болт М16-8д х30.58.019
18 Шайба16.ОТ.65Г.09 Шайба 16.ОТ.65Г.09
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
