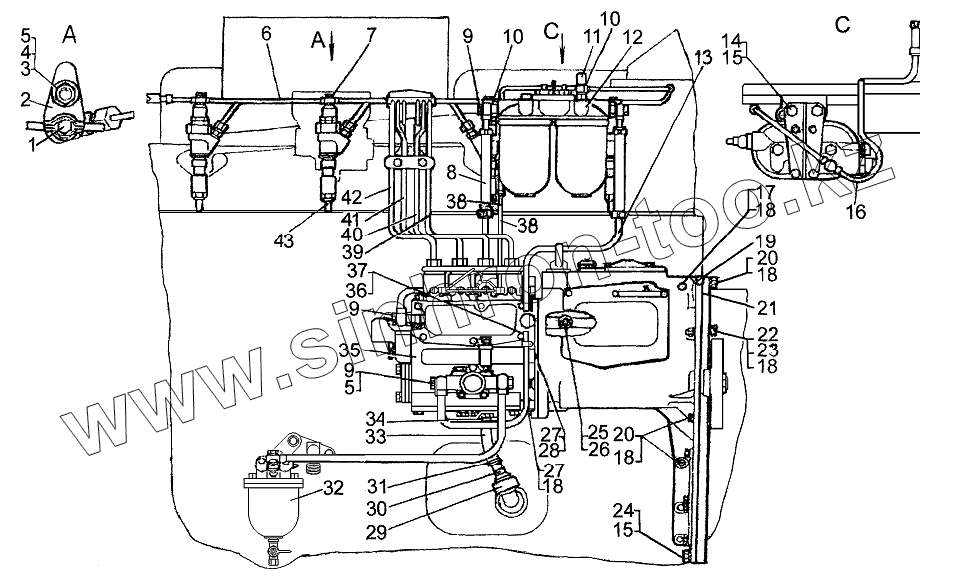

Каталог запасных частей к технике: ЧТЗ Т-10М. Установка топливной аппаратуры

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
9
9
10
10
11
12
13
14
15
15
16
17
18
18
18
18
18
19
20
20
21
21
22
23
24
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
1 67143 Штуцер
2 14-69-42 Рычаг
3 700-30-2414 Гайка
4 14-69-46 Шайба
5 29466-01 Шпилька
6 51-69-111СП Трубка
7 40938 Кольцо
8 51-41-148СП Топливопровод
9 700-41-2716 Штуцер
10 51-06-8 Кольцо
11 51-70-136СП Клапан
12 51-70-153СП Фильтр топливный
13 51-41-147СП Топливопровод
14 БолтМ12x25.58.019 Болт М12x25.58.019
15 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
16 51-41-141СП Трубка
17 БолтМ10-6gx170.58.019 Болт М10-6gx170.58.019
18 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
19 06577 Прокладка
20 БолтМ10x30.58.019 Болт М10x30.58.019
21 46170 Прокладка
21 700-40-20011 Прокладка
22 БолтМ10x40.58.019 Болт М10x40.58.019
23 ГайкаМ10.6.019 Гайка
24 28579 Болт
24 БолтМ12-6gx40.58.019 Болт
25 06322 Ось
26 Шплинт2x12 Шплинт 2x12
27 3084 Гайка
28 353-07-1 Шайба чистая 10
29 700-41-3565 Гайка накидная
30 51-41-152СП Трубка
31 SGT20-32/9 Хомут червячный
32 51-70-23СП Установка топливного фильтра грубой очистки
33 700-40-20010 Рукав
34 51-41-139СП Трубка
35 51-157СП Насос топливный
36 700-40-2654 Прокладка
37 700-41-3598 Хомут
38 51-69-133СП Трубка
39 51-69-128СП Топливопровод высокого давления
40 51-69-129СП Топливопровод высокого давления
41 51-69-130СП Топливопровод III цилиндра
42 51-69-131СП Топливопровод IV цилиндра
43 14-69-117-1СП Форсунка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
