Каталог запасных частей к технике: ЧТЗ Т-10М. Установка щитков от схода гусениц

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
4
4
4
4
4
4
5
6
6
6
6
7
7
7
7
8
9
10

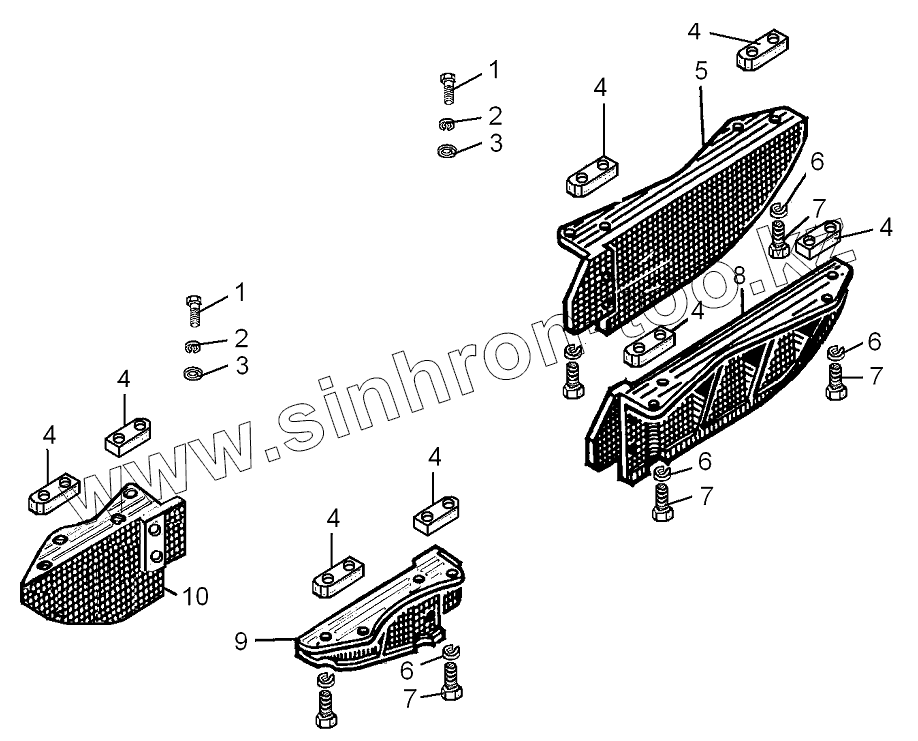

Позиция на иллюстрации Заводской номер детали Название детали
50-64-10-01СП 50-64-10-01СП Установка щитков от схода гусениц
1 БолтМ10x20.58.019 Болт М10x20.58.019
2 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
3 3197 Шайба
4 24-64-6 Планка
5 24-64-23 Щиток
6 Шайба16.ОТ.65Г.09 Шайба 16.ОТ.65Г.09
7 БолтМ16x1,5-6gx60.58.019 Болт
8 24-64-22 Щиток
9 24-64-24 Щиток
10 24-64-25 Щиток
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
