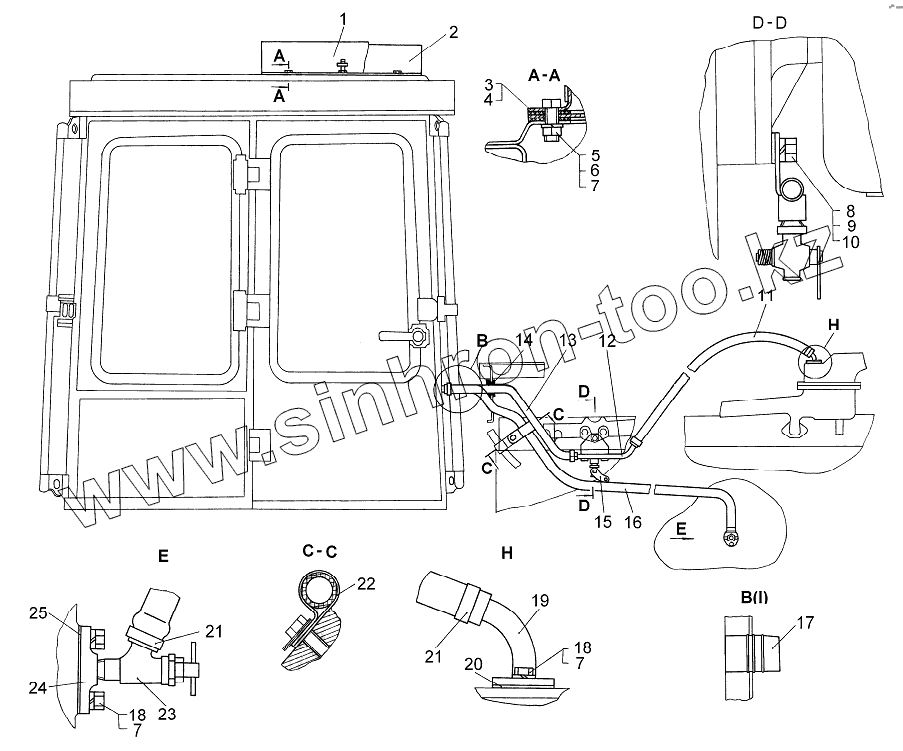

Каталог запасных частей к технике: ЧТЗ Т-10М. Установка отопителя-вентилятора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
50-47-12-01СП 50-47-12-01СП Установка отопителя-вентилятора на тракторы для тропиков
50-47-12СП 50-47-12СП Установка отопителя-вентилятора
1 50-47-161СП Чехол
2 50-47-211СП Отопитель-вентилятор
3 700-40-8354 Уплотнение
4 700-40-8355 Уплотнение
5 ГайкаМ8.6.019 Гайка
6 31386-1 Шайба
7 Шайба8Т.65Г.09 Шайба 8Т.65Г.09
8 БолтМ12-6gx40.58.019 Болт
8 БолтМ12-6gx25.58.019 Болт
9 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
10 3135 Шайба
11 700-46-2123-04 Рукав
12 50-47-137СП Патрубок
13 700-46-2123-11 Рукав
14 700-40-9017 Кольцо
15 КранПС7-2 Кран ПС 7-2
16 700-46-2123-02 Рукав
17 700-42-2215 Пробка
18 БолтМ8x20.58.019 Болт М8x20.58.019
19 50-47-111СП Патрубок
20 700-40-2969 Прокладка
21 SGT20-32/9 Хомут червячный
22 261115 Хомут
23 КранВС-11 Кран ВС-11
24 50-47-31 Фланец
25 40984 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
