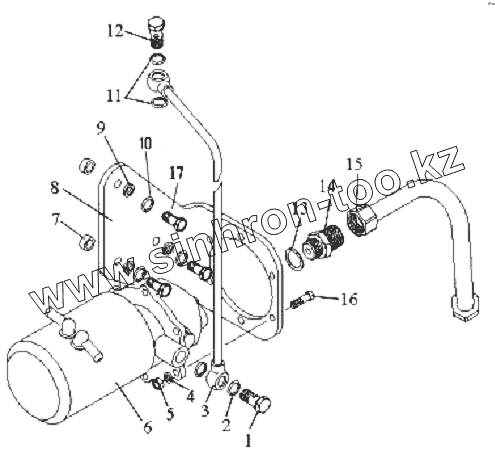

Каталог запасных частей к технике: ЧТЗ Т-10М. Установка маслозакачивающего насоса МЗН-5

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
65-09-105-01СП 65-09-105-01СП Установка маслозакачивающего насоса МЗН-5
1 3327-112-01 Зажим
2 355-08 Кольцо
3 РВД-8-4-570-16(09)/18(09)-90°-У Рукав
4 Шайба8Т.65Г.019 Шайба 8Т.65Г.019
5 ГайкаМ8.5.019 Гайка М8.5.019
6 С6346-00-7 Насос маслозакачиваю-щий МЗН-5
7 51-70-2 Втулка
8 65-09-82 Кронштейн
9 31308 Шайба
9 Шайба10.02.016 Шайба 10.02.016
10 Шайба10Т.65Г.019 Шайба 10 Т.65Г.019
11 40911 Кольцо
12 411143 Штуцер
13 40910 Кольцо
14 700-41-3355 Штуцер
15 РВД16-90-360-200-М27х1,5(13)0/М27х1,5(13)-У Рукав РВД 16-90-360-200-М27х1,5(13)0/М27х1,5(13)-У
16 БолтМ8-8дx30.58.019 Болт М8-8дx30.58.019
17 БолтМ10-6дx45.58.019 Болт М10-6дx45.58.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
