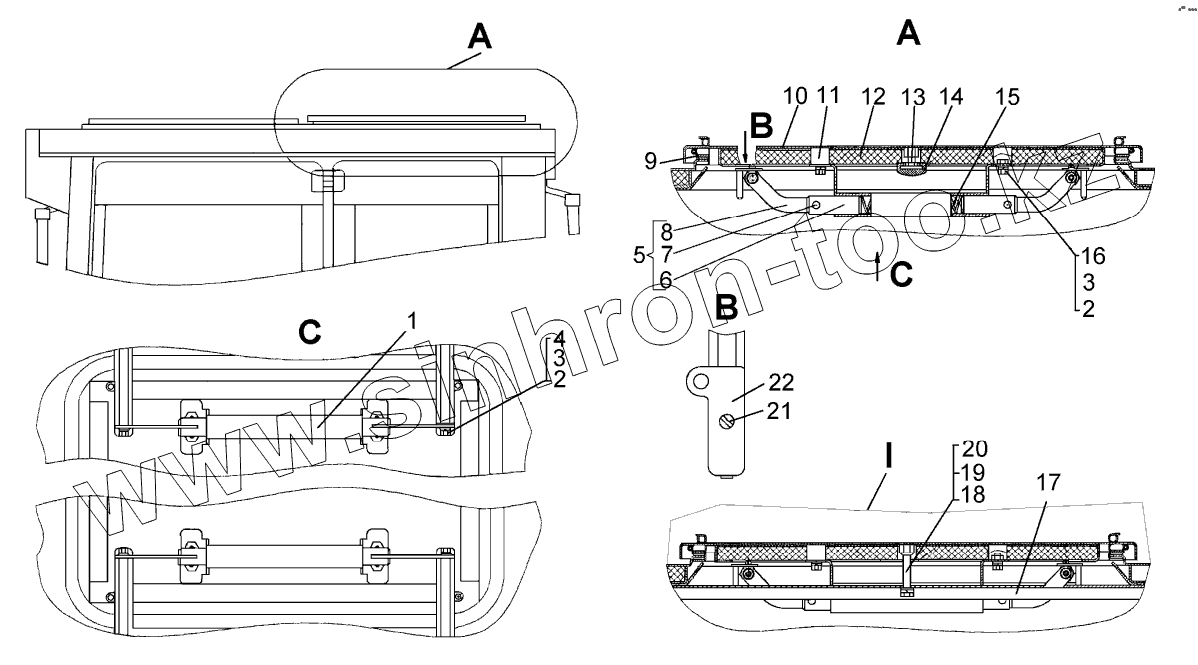

Каталог запасных частей к технике: ЧТЗ Т-10М. Установка люка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
50-59-814СП 50-59-814СП Установка люка
1 50-59-815СП Поручень
2 ГайкаМ6-6Н.6.019 Гайка М6-6Н.6.019
3 Шайба6Т.65Г.09 Шайба 6Т.65Г.09
4 31358-1 Шайба
5 50-59-819СП Ползун
6 50-59-1658 Шток
7 ВинтВ2.М6-6gx12.58.019 Винт В2.М6-6gx12.58.019
8 50-59-1659 Рычаг
9 700-40-8842-03 Уплотнение
10 700-40-9328 Панель
11 50-59-816СП Крышка
12 700-40-9327 Панель
13 50-59-1488 Упор
14 700-40-5228 Накладка
15 700-38-2763 Пружина
16 БолтМ6-6gx16.88.35.Ц9ч Болт М6-6gx16.88.35.Ц9ч
17 64-59-287 Планка
18 БолтМ10-6gx60.58.019 Болт М10-6gx60.58.019
19 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
20 31308-1 Шайба
21 ВинтВ.М5-6gx12.58.019 Винт В.М5-6gx12.58.019
22 50-59-820СП Рычаг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
