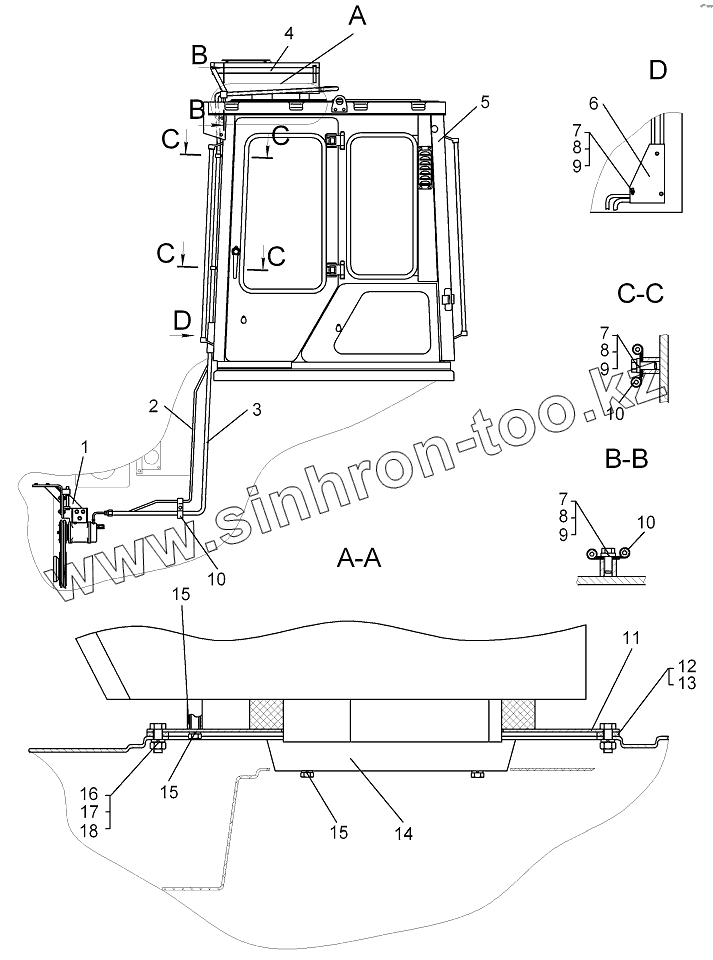

Каталог запасных частей к технике: ЧТЗ Т-10М. Установка кондиционера «Август»

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
8
8
8
9
9
9
10
10
10
11
12
13
14
15
15
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
700-15-1СП 700-15-1СП Установка кондиционера «Август»
1 700-07-23CП Установка компрессора кондиционера под Д-180М
2 05-290007-03 Хладопровод
3 05-290008-03 Хладопровод
4 30-320100-00 Блок кондиционера
5 700-15-103СП Кабина
6 700-07-136СП Щиток
7 БолтМ10-6gx30.58.019 Болт
8 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
9 Шайба10.01.10.019 Шайба 10.01.10.019
10 261115 Хомут
11 700-15-1 Основание
12 700-40-8354 Уплотнение
13 700-40-8355 Уплотнение
14 06-320001-00 Панель внутренняя
15 21-320030-00 Монтажный комплект
16 БолтМ8-6gx25.88.35.019 Болт М8-6gx25.88.35.019
17 ГайкаМ8-7Н.6.019 Гайка
18 Шайба8Т.65Г.09 Шайба 8Т.65Г.09
