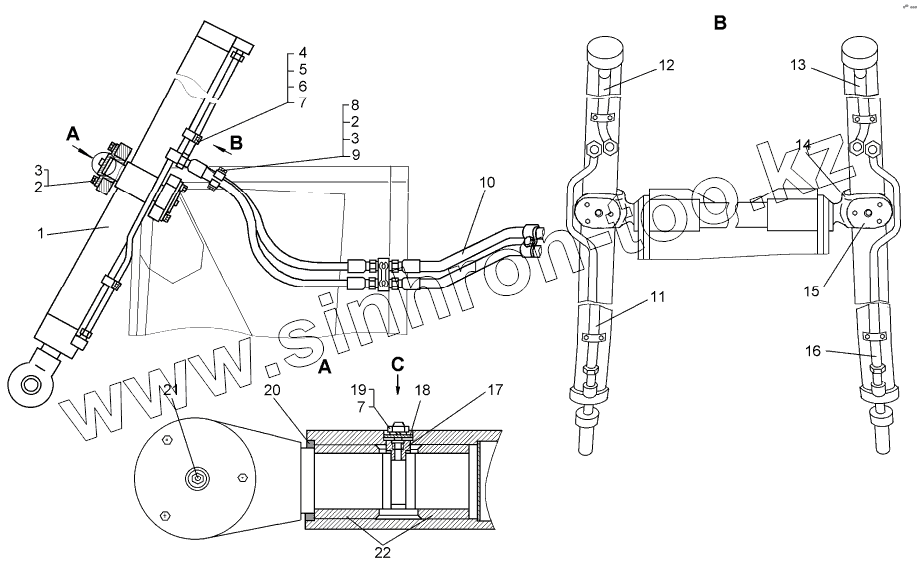

Каталог запасных частей к технике: ЧТЗ Т-10М. Установка гидроцилиндров

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
64-26-41СП 64-26-41СП Установка гидроцилиндров
1 131-26-108-02СП Гидроцилиндр
2 2816 Болт
3 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
4 50-26-879 Бугель
5 42212 Муфта
6 БолтМ6-6gx35.88.35.019 Болт М6-6g x35.88.35.019
7 Шайба6Т.65Г.09 Шайба 6Т.65Г.09
8 50-60-230 Прижим
9 3011 Гайка
10 64-26-27СП Рукав с защитой
10 64-26-27-05СП Рукав с защитой
11 64-26-271СП Труба
12 64-26-270-01СП Труба
13 64-26-270СП Труба
14 64-26-164 Вилка
15 64-26-287СП Крышка
16 64-26-271-01СП Труба
17 64-26-165 Стопор
18 64-26-166 Крышка
19 БолтМ6-6gx20.88.35.019 Болт М6-6gx20.88.35.019
20 700-40-9326 Манжета
21 Масленка1.3.Ц6 Масленка
22 64-26-163 Втулка
