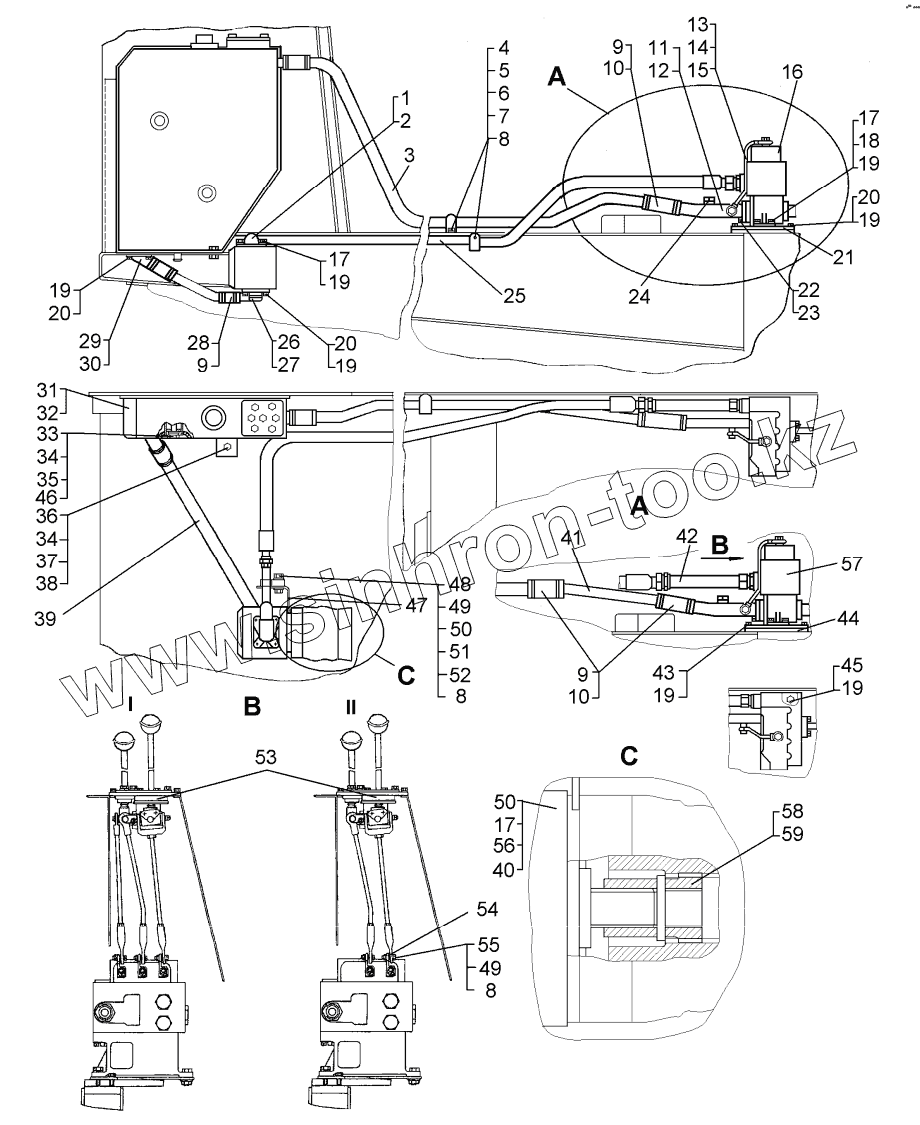

Каталог запасных частей к технике: ЧТЗ Т-10М. Установка гидросистемы
1
2
3
3
4
5
6
7
8
8
8
9
9
9
9
10
10
11
12
13
14
15
16
16
17
17
17
18
19
19
19
19
19
19
19
20
20
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
50
51
52
53
53
54
55
56
57
57
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-26-34-03СП | 64-26-34-03СП | Установка гидросистемы | |
| 64-26-34СП | 64-26-34СП | Установка гидросистемы | |
| 64-26-34-02СП | 64-26-34-02СП | Установка гидросистемы | |
| 64-26-34-01СП | 64-26-34-01СП | Установка гидросистемы | |
| 1 | 64-26-288СП | Труба | |
| 2 | Кольцо038-046-46-2-6 | Кольцо 038-046-46-2-6 | |
| 3 | 64-26-151 | Труба | |
| 3 | 64-26-149 | Труба | |
| 4 | 50-26-206 | Скоба и планка (составной хомут) | |
| 5 | 50-26-207 | Скоба и планка (составной хомут) | |
| 6 | 700-40-6827 | Прокладка | |
| 7 | БолтМ10-6gx20.58.019 | Болт | |
| 8 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 9 | 18-26-320СП | Хомут | |
| 9 | 50-70/12W2 | Хомут червячный | |
| 10 | 700-40-5968 | Рукав | |
| 11 | 50-26-168СП | Труба | |
| 12 | 700-40-8295 | Прокладка | |
| 13 | 50-26-124СП | Труба | |
| 14 | 40920 | Кольцо | |
| 15 | 700-41-3631 | Штуцер | |
| 16 | 50-26-702СП | Гидрораспределитель | |
| 16 | 50-26-702-01СП | Гидрораспределитель | |
| 17 | 28556 | Болт | |
| 18 | 3011 | Гайка | |
| 19 | Шайба12.ОТ.65Г.09 | Шайба 12.ОТ.65Г.09 | |
| 20 | 2816 | Болт | |
| 21 | 18-26-436 | Планка | |
| 22 | БолтМ8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 | |
| 23 | Шайба8Т.65Г.09 | Шайба 8Т.65Г.09 | |
| 24 | ММ128-3810.600 | Датчик аварийного давления масла | |
| 25 | 50-26-487-08СП | Рукав 25 | |
| 25 | 50-26-487-09СП | Рукав 25 | |
| 26 | 64-26-162 | Патрубок | |
| 27 | Кольцо060-070-58-2-5 | Кольцо | |
| 28 | 700-40-3552 | Рукав | |
| 29 | 64-26-161 | Патрубок | |
| 30 | 700-40-7341 | Прокладка | |
| 31 | 64-26-39СП | Бак | |
| 32 | 700-40-9236 | Прокладка | |
| 33 | БолтМ16-6gx140.88.35.019 | Болт М16-6gx140.88.35.019 | |
| 34 | Шайба16.ОТ.65Г.09 | Шайба 16.ОТ.65Г.09 | |
| 35 | 3178 | Шайба | |
| 36 | 700-28-2623 | Болт | |
| 37 | 31477-01 | Шайба | |
| 38 | 3013 | Гайка | |
| 39 | 64-26-142 | Труба | |
| 40 | НШ100А-3Л | Насос | |
| 41 | 64-26-150 | Труба | |
| 42 | 64-82-210СП | Труба | |
| 43 | БолтМ12-6gx45.58.019 | Болт М12-6gx45.58.019 | |
| 44 | 64-26-182 | Пластина | |
| 45 | БолтМ12-6gx55.58.019 | Болт М12-6gx55.58.019 | |
| 46 | 700-31-2586 | Шайба | |
| 47 | 50-26-279-01 | Кронштейн | |
| 48 | 700-40-8406 | Прокладка | |
| 49 | ГайкаМ10-7Н.6.019 | Гайка | |
| 50 | 31437 | Шайба | |
| 51 | БолтМ10-6gx30.58.019 | Болт | |
| 52 | 261115 | Хомут | |
| 53 | 64-82-73СП | Управление гидрораспределителем | |
| 53 | 64-82-73-01СП | Управление гидрораспределителем | |
| 54 | 64-82-216 | Рычаг | |
| 55 | 700-28-2508 | Болт | |
| 56 | 700-40-9128 | Прокладка | |
| 57 | 50-26-61СП | Распределитель | |
| 57 | Р160-3/1-111-У | Распределитель гидравлический | |
| 57 | Р160-3/1-111-Т | Распределитель гидравлический | |
| 58 | 50-26-807 | Муфта | |
| 59 | 700-32-2081 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
