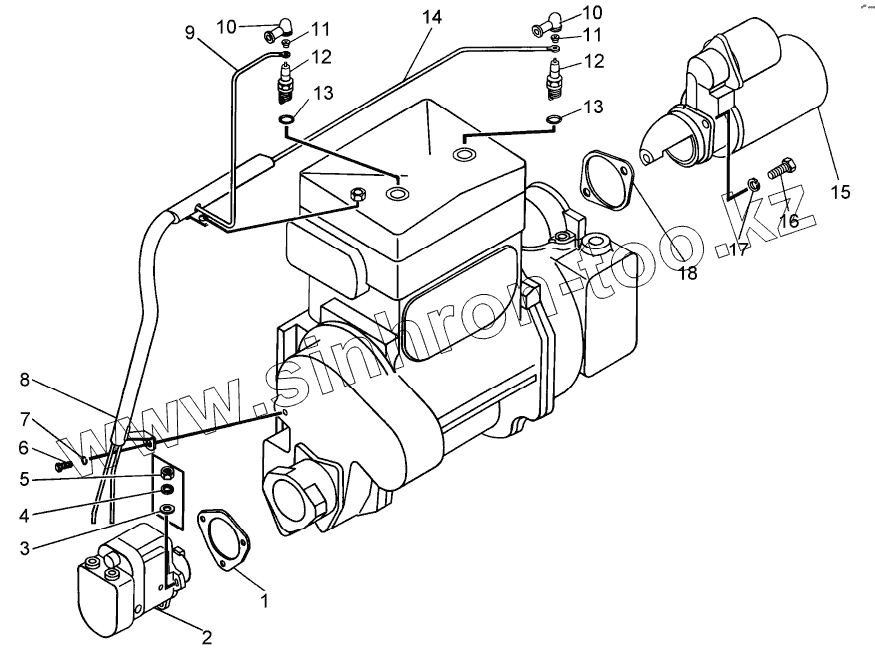

Каталог запасных частей к технике: ЧТЗ Т-10М. Установка электрооборудования пускового двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
17-10-10СП 17-10-10СП Установка электрооборудования
1 46286 Прокладка
2 М149А1-3728000 Магнето
2 М149А1-3728000-01 Магнето
3 31358-1 Шайба
4 Шайба6Т.65Г.09 Шайба 6Т.65Г.09
5 ГайкаМ6-7Н.6.019 Гайка
6 БолтМ8x16.58.019 Болт М8x16.58.019
7 Шайба8Т.65Г.09 Шайба 8Т.65Г.09
8 10494СП Трубка
9 10664-1СП Провод
9 10664СП Провод
10 17-10-9 Наконечник
11 ГайкаБ Контактная гайка типа Б
12 А11-3 Свеча зажигания
13 Кольцо Кольцо
14 10663СП Провод
14 10663-1СП Провод
15 42.3708000 Стартер
15 4207.3708000-Т Стартер
16 БолтМ12x30.58.019 Болт М12x30.58.019
17 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
18 700-40-2204 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
