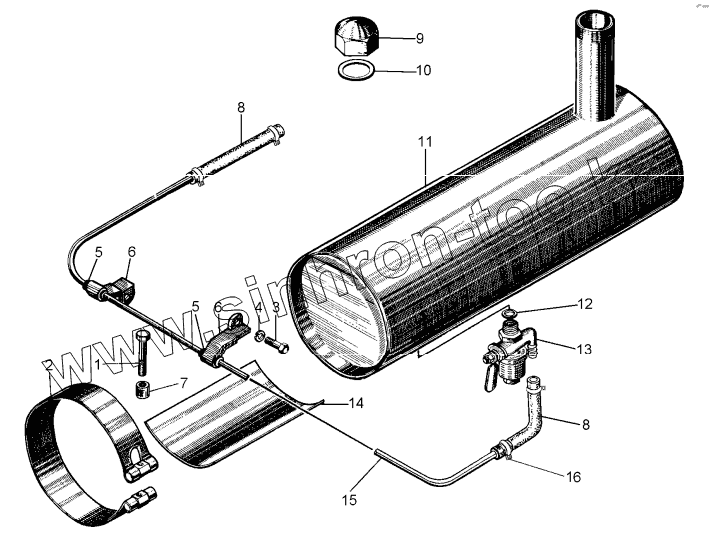

Каталог запасных частей к технике: ЧТЗ Т-10М. Установка бензобачка пускового двигателя

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

8

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	700-28-2376		Болт
2	16-25-102СП		Хомут
3	БолтМ10-6gx20.58.019		Болт
4	Шайба10.ОТ.65Г.09		Шайба 10.ОТ.65Г.09
5	700-40-6017		Втулка
6	16-25-13		Хомут
7	51-05-36		Втулка
8	700-46-2208		Рукав
9	05719СП		Пробка
10	40269		Прокладка
11	51-25-145СП		Бензобак
12	Кольцо14x20		Кольцо
13	КранПП3-2-0		Кран ПП3-2-0
14	700-40-3113		Прокладка
15	51-25-146СП		Труба
16	12-22/9W2		Хомут червячный

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
