Каталог запасных частей к технике: ЧТЗ Т-10М. Управление дизелем (с пусковым двигателем)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
4
4
4
4
4
5
5
6
6
6
7
8
8
9
9
10
10
10
10
11
12
13
14
14
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
36
37

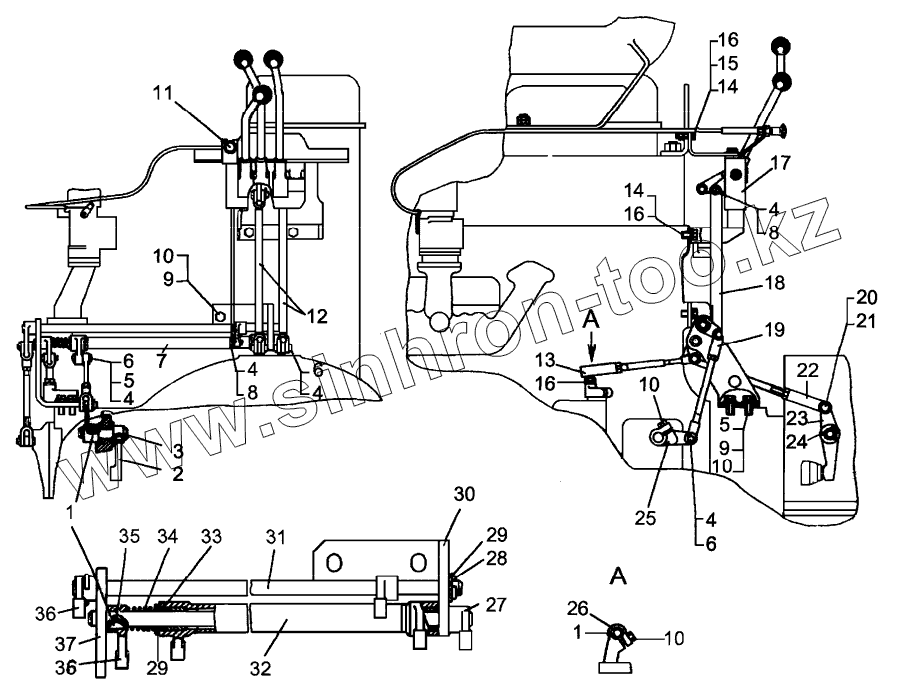

Позиция на иллюстрации Заводской номер детали Название детали
1 Шпонка3x6,5 Шпонка 3x6,5
1 700-34-2014 Шпонка
2 51-74-2 Рычаг
3 51-74-10 Валик
4 Шплинт2,5x25.019 Шплинт 2,5x25.019
5 31308-1 Шайба
6 700-47-2045 Ось
7 51-74-130СП Мостик переходной
8 700-47-2075 Ось
9 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
10 БолтМ10x30.58.019 Болт М10x30.58.019
11 51-74-142СП Тяга
12 51-74-131СП Тяга
13 16-74-185СП Тяга
14 БолтМ12х30.58.019 БолтМ12х30.58.019
15 ГайкаМ12.6.019 Гайка М12.6.019
16 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
17 51-74-208СП Блок управления дизелем с пусковым двигателем
18 51-74-46 Тяга
19 51-74-133СП Тяга
20 17317 Палец
21 Шплинт3,2x25.019 Шплинт 3,2x25.019
22 50-12-237СП Тяга
23 21-74-1 Рычаг
24 Шплинт5x50 Шплинт 5x50
25 17-74-43 Рычаг
26 51-74-74 Рычаг
27 51-74-188СП Валик
28 Шплинт3,2x22.019 Шплинт 3,2x22.019
29 31484-01 Шайба
30 51-74-136СП Кронштейн
31 51-74-135CП Валик
32 51-74-137СП Валик
33 700-77-84-01 Сальник
34 38358 Пружина
35 Шплинт3,2x40.019 Шплинт 3,2x40.019
36 51-74-7 Рычаг
37 51-74-50 Кронштейн
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
