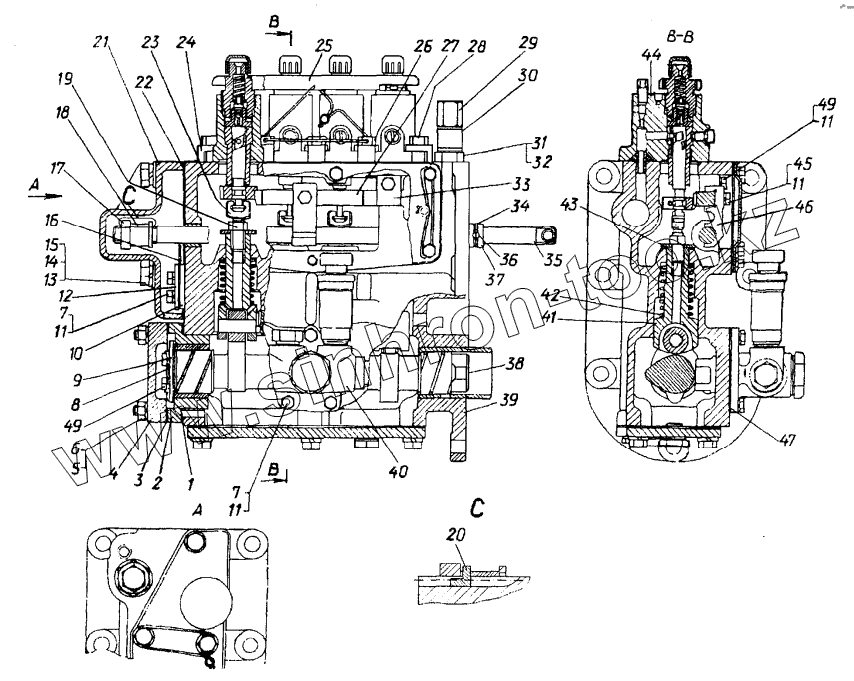

Каталог запасных частей к технике: ЧТЗ Т-10М. Топливный насос

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
49
49
Позиция на иллюстрации Заводской номер детали Название детали
51-67-24-03СП 51-67-24-03СП Топливный насос
1 40743 Прокладка
2 67206СП Подшипник
3 40742-1 Прокладка
4 67243 Крышка
5 Шайба8Т.65Г.09 Шайба 8Т.65Г.09
6 ГайкаМ8х1.6.019 Гайка М8х1.6.019
7 БолтМ6х20.88.019 БолтМ6х20.88.019
8 3185 Пластина
9 67233 Шайба
10 51-67-95 Пластина корректора
11 Шайба6Т65Г09 Шайба
12 51-67-82 Накладка
13 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
14 31437 Шайба
15 28474 Болт
16 67239 Пружина корректора
17 30202 Гайка
18 67255 Муфта
19 3083 Гайка
20 67127 Угольник
21 14-67-2-2 Крышка
22 40741-2 Прокладка
23 67230 Хвостовик
24 67224-1 Угольник
25 51-67-44 Штуцер
26 28475 Болт
27 67234 Рейка
28 БолтМ10x25.58.019 Болт М10x25.58.019
29 700-30-2296 Гайка накидная
30 51-70-48 Втулка
30 41832 Втулка
31 51-06-8 Кольцо
32 51-69-136СП Штуцер
33 67237 Пластина
34 700-58-2512 Кольцо
35 51-67-147СП Тяга рейки
36 700-32-2194 Штифт
37 67315 Кольцо
38 51-67-23 Вал кулачковый
39 51-67-117-01СП Блок топливного насоса
40 51-71-4СП Насос топливоподкачивающий
41 67225СП Толкатель
42 38305 Пружина толкателя
43 3197 Шайба
43 3197-02 Шайба 10х3.02.3кп.05
44 51-67-154СП Секция топливного насоса
45 67236 Болт
46 67235 Поводок
47 700-40-3323 Прокладка
48 Пломба10/6.5 Пломба 10/6.5
49 БолтМ6x16.88.019 Болт М6x16.88.019
50 65-67-38 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
