Каталог запасных частей к технике: ЧТЗ Т-10М. Тележки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
13
13
14
15
15
16
16
17
17
17
17
18
19
20
21
21
21
21
22
22
22
22
23
23
24
25
26
27
28
28
28
28
29
30
31
32
32
33
34
35
35
35
35
36
36
37
37
38
38
39
39
40
41

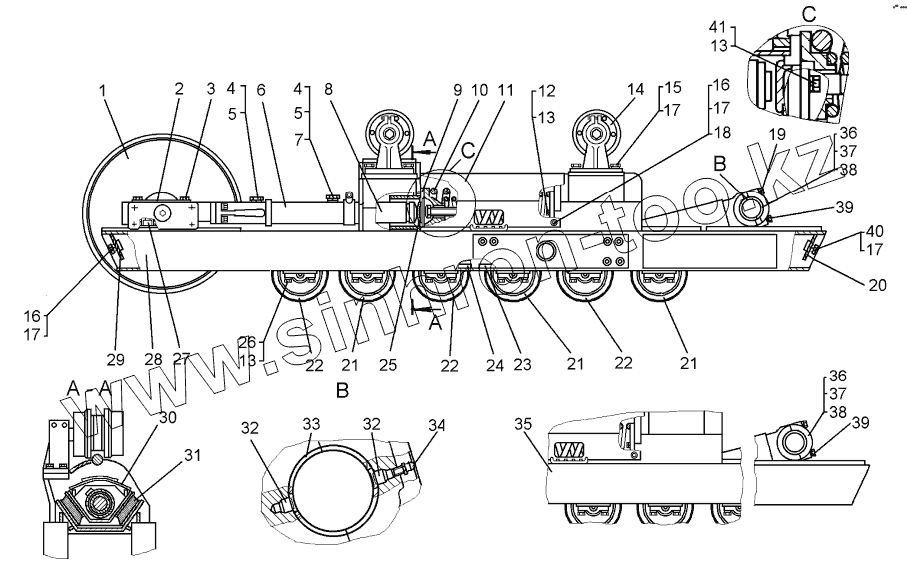

Позиция на иллюстрации Заводской номер детали Название детали
50-21-393-01СП 50-21-393-01СП Тележки
50-21-392-01СП 50-21-392-01СП Тележки
48-21-157-02СП 48-21-157-02СП Тележки
48-21-156-02СП 48-21-156-02СП Тележки
48-21-157СП 48-21-157СП Тележка семикатковая, приспособленная под установку балки, для тракторов болотоходных моделей, левая
50-21-401-03СП 50-21-401-03СП Тележки
50-21-400-03СП 50-21-400-03СП Тележки
48-21-156СП 48-21-156СП Тележка семикатковая, приспособленная под установку балки, для тракторов болотоходных моделей, правая
1 50-21-306-05СП Колесо натяжное
1 50-21-305-05СП Колесо натяжное
2 50-21-238 Крышка
3 700-28-2622 Болт
4 60-21-8 Стопор
5 Шайба16.ОТ.65Г.09 Шайба 16.ОТ.65Г.09
6 50-21-385СП Проставка
6 20-21-135СП Проставка
7 31477 Шайба
8 50-21-420СП Механизм натяжения
9 24-21-150СП Фланец
10 20-21-132СП Механизм сдавания
11 64-21-147 Щиток
12 БолтМ20x50.88.35.019 Болт
13 Шайба20.ОТ.65Г.09 Шайба 20.ОТ.65Г.09
14 50-21-416СП Каток поддерживающий
15 28234 Болт
15 28234-01 Болт
16 БолтМ12-6gx30.58.019 Болт
17 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
18 31372 Шайба
19 Шайба30.65Г.09 Шайба 30.65Г.09
20 50-21-253 Крышка
21 24-21-169СП Каток однобортный
21 Кат-21-169СП-Б Каток однобортный
22 Кат-21-170СП-Б Каток двубортный
22 24-21-170СП Каток двубортный
23 50-21-162 Планка
23 50-21-267 Планка
24 50-21-163 Планка
25 35-21-34 Упор
26 700-28-2625 Болт
27 50-21-396СП Плита
28 50-21-390-02СП Рама тележки
28 50-21-391-02СП Рама тележки
28 50-21-398-04СП Рама тележки
28 50-21-399-04СП Рама тележки
29 50-21-254 Крышка
30 50-21-388СП Упор
31 700-40-8757СП Амортизатор
32 50-21-272 Фиксатор
33 50-21-273 Вкладыш
34 Масленка1.3.Ц6 Масленка
35 48-21-154-01СП Рама тележки
35 48-21-155-01СП Рама тележки
35 48-21-154-03СП Рама тележки
35 48-21-155-03СП Рама тележки
36 50-21-115 Крышка пяты
37 700-32-2207 Штифт
38 700-32-2206 Штифт
39 700-28-2296 Болт
40 БолтМ12-6gx25.58.019 Болт
41 БолтМ20-6gx40.58.019 Болт М20-6gx40.58.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
