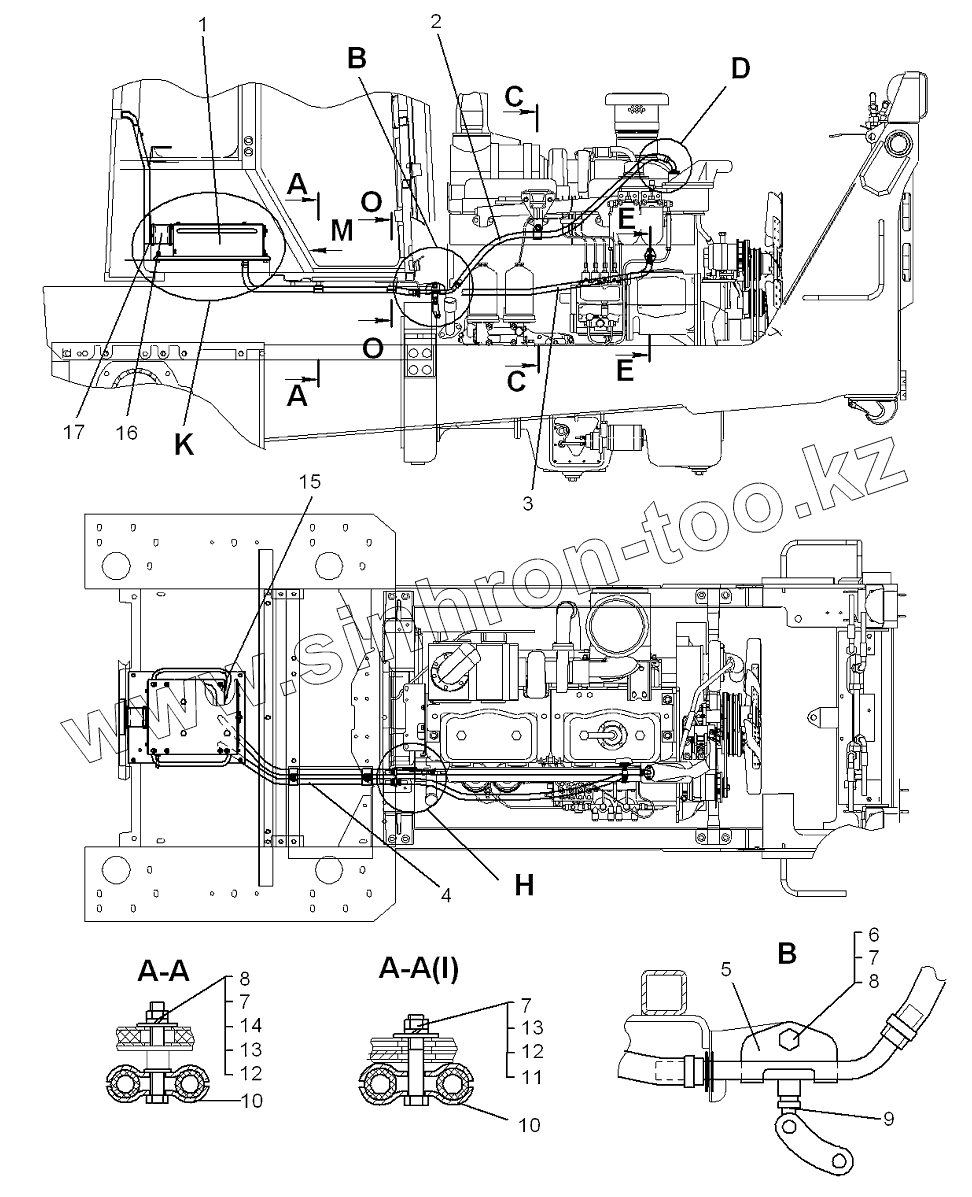

Позиция на иллюстрации
Заводской номер детали
Название детали
64-47-31-01СП
64-47-31-01СП
Система отопления и вентиляции
64-47-31-03СП
64-47-31-03СП
Система отопления и вентиляции
64-47-32СП
64-47-32СП
Система отопления и вентиляции
64-47-32-01СП
64-47-32-01СП
Система отопления и вентиляции
64-47-32-04СП
64-47-32-04СП
Система отопления и вентиляции
64-47-31СП
64-47-31СП
Система отопления и вентиляции
1
64-47-158СП
Установка отопителя
1
64-47-172СП
Установка отопителя и воздуховодов
2
700-46-2123-02
Рукав
3
700-46-2123-03
Рукав
4
700-46-2123-10
Рукав
5
50-47-137СП
Патрубок
6
БолтМ12-6gx25.58.019
Болт
7
Шайба12.ОТ.65Г.09
Шайба 12.ОТ.65Г.09
8
3135-1
Шайба
9
КранПС7-2
Кран ПС 7-2
10
50-60-230
Прижим
11
28648
Болт
12
ГайкаМ12-7Н.6.019
Гайка
13
31372
Шайба
14
БолтМ12-6gx80.58.019
Болт М12-6gx80.58.019
15
64-47-171
Пластина
16
VINIDN-80
Рукав гибкий VINI DN-80
17
SGT70-90/9
Хомут червячный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Дополнительная информация
×
Название:
Номер:
Примечание:
