Каталог запасных частей к технике: ЧТЗ Т-10М. Шестерня двойная

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

6

7

8

9

10

11

12

13

14

15

16

16

17

18

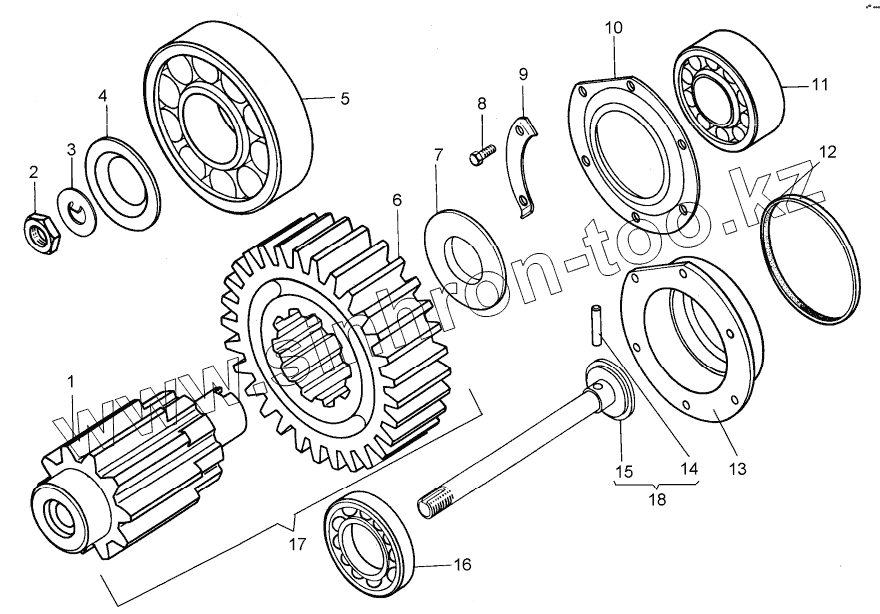

Позиция на иллюстрации	Заводской номер детали		Название детали
1	50-19-148-01		Шестерня
1	50-19-148		Шестерня
2	700-30-2327		Гайка
3	700-31-2550		Шайба
4	60-19-51		Фиксатор
5	70-32417M		Подшипник
6	50-19-149		Шестерня
6	50-19-149-01		Шестерня
7	50-19-152		Кольцо
8	БолтМ10-6gx25.58.019		Болт
9	700-31-2581		Пластина стопорная
10	50-19-156		Крышка
11	70-32612K1М		Подшипник
12	Кольцо140-150-58-2-2		Кольцо
13	50-19-145		Корпус подшипника
14	700-32-2200		Штифт
15	50-19-157		Стержень
16	213		Подшипник 213
16	6213Н		Подшипник
17	50-19-144СП		Шестерня двойная
18	60-19-114СП		Стержень

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
