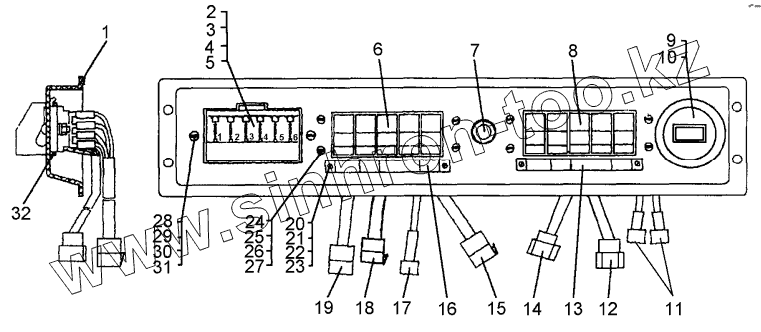

Каталог запасных частей к технике: ЧТЗ Т-10М. Щиток управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
4
5
6
6
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
64-10-600СП 64-10-600СП Щиток управления
1 700-42-2490-02 Панель щитка управления
2 ПР-120-Э Блок предохранителей
2 ПР-120-Т Блок предохранителей
2 ПР-120 Блок предохранителей
3 64-10-598СП Жгут 09
4 50-10-664СП Провод
5 64-10-543СП Провод 01,60
6 53.3710-07.17 Блок
6 5306.3710-07.17 Блок
6 5307.3710-07.17 Блок
7 11.3704-01 Выключатель
8 53.3710-03.17 Блок клавишных выключателей
8 5306.3710-03.17 Блок
8 5307.3710-03.17 Блок
9 УК34.2 Счетчик моточасов / Вольтметр
10 64-10-542СП Провод 154
11 64-10-593СП Провод 151,6
12 64-10-597СП Жгут 08
13 64-10-281 Табличка 200х12
14 50-10-814СП Жгут 05
15 50-10-815СП Жгут 06
16 64-10-280 Табличка 125х12
17 64-10-466СП Провод 152
18 50-10-811СП Жгут 03
19 64-10-541-01СП Жгут 07
20 ВинтВ.М3-6gx10.58.016 Винт В.М3-6gx10.58.016
21 ГайкаМ3-6Н.6.016 Гайка
22 Шайба3Т.65Г.06 Шайба 3Т.65Г.06
23 31311 Шайба
24 ВинтВ.М4-6gx10.58.019 Винт В.М4-6gx10.58.019
25 ГайкаМ4-6Н.6.016 Гайка М4-6Н.6.016
26 Шайба4Т.65Г.06 Шайба 4Т.65Г.06
27 31534-1 Шайба
28 ВинтВ.М6-8gx18.58.019 Винт В.М6-8gx18.58.019
29 ГайкаМ6-7Н.6.019 Гайка
30 Шайба6Т.65Г.09 Шайба 6Т.65Г.09
31 31358-1 Шайба
32 700-40-7040 Проставка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
