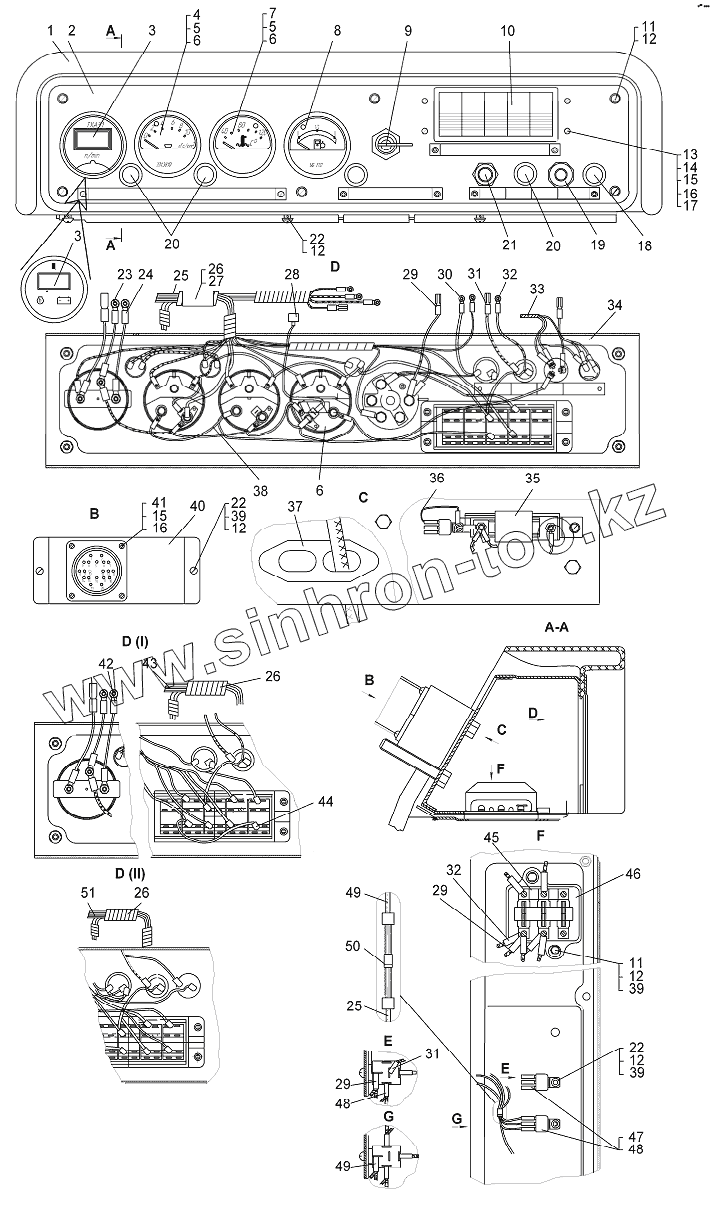

Каталог запасных частей к технике: ЧТЗ Т-10М. Щиток приборов
1
2
3
3
3
3
4
5
5
6
6
6
7
8
8
8
8
9
9
9
10
10
10
11
11
12
12
12
12
12
13
14
15
15
16
16
17
18
18
18
18
18
19
20
20
20
20
21
21
21
22
22
22
23
24
25
25
26
26
26
27
28
29
29
29
30
31
31
32
32
33
34
35
36
37
38
39
39
39
40
41
42
43
44
45
46
46
46
47
48
48
49
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-10-605-01СП | 64-10-605-01СП | Щиток приборов | |
| 64-10-605СП | 64-10-605СП | Щиток приборов | |
| 64-10-605-02СП | 64-10-605-02СП | Щиток приборов | |
| 1 | 700-42-2370 | Приставка | |
| 2 | 64-10-527СП | Панель | |
| 3 | ТХА3.1-0,359 | Тахометр | |
| 3 | ТХА3.1-0,431 | Тахометр | |
| 3 | УК34.2 | Счетчик моточасов / Вольтметр | |
| 4 | 331.3810 | Приемник указателя давления | |
| 5 | ЛампаА24-2 | Лампа А24-2 | |
| 6 | ЛВ211-3714.329 | Патрон со штекером | |
| 7 | 36.3807 | Приемник указателя температуры | |
| 8 | 34.3806 | Приемник указателя уровня топлива | |
| 8 | УБ170М-Т | Приемник указателя уровня топлива | |
| 8 | УБ170М-Э | Приемник указателя уровня топлива | |
| 8 | УБ170МУ-ХЛ | Приемник указателя уровня топлива | |
| 9 | ВК856 | Замок-включатель | |
| 9 | ВК856Э | Замок-включатель | |
| 9 | ВК856Т | Замок-включатель | |
| 10 | 5307.3710-03.17 | Блок | |
| 10 | 5306.3710-03.17 | Блок | |
| 10 | 53.3710-03.17 | Блок клавишных выключателей | |
| 11 | ВинтВ.М6-6gx18.58.019 | Винт В.М6-6gx18.58.019 | |
| 12 | Шайба6Т.65Г.09 | Шайба 6Т.65Г.09 | |
| 13 | ВинтВ.М4-6gx10-58.016 | Винт В.М4-6gx10-58.016 | |
| 14 | 700-40-7040 | Проставка | |
| 15 | ГайкаМ4-7Н.6.016 | Гайка М4-7Н.6.016 | |
| 16 | Шайба4Т.65Г.06 | Шайба 4Т.65Г.06 | |
| 17 | 31534-1 | Шайба | |
| 18 | 124.3803010 | Фонарь контрольной лампы | |
| 18 | 700-42-2426 | Заглушка | |
| 18 | 700-42-2426-01 | Заглушка | |
| 18 | 73747484 | Фонарь контрольной лампы | |
| 18 | 73747483 | Фонарь контрольной лампы | |
| 18 | 73747482 | Фонарь контрольной лампы | |
| 19 | 11.3704-01 | Выключатель | |
| 20 | 123.3803.010 | Фонарь контрольной лампы | |
| 20 | 123.3803.010 | Фонарь контрольной лампы | |
| 20 | 123.3803.010 | Фонарь контрольной лампы | |
| 21 | ВК322 | Выключатель | |
| 21 | ВК322-Т | Включатель | |
| 21 | ВК322-Э | Включатель | |
| 22 | ВинтВ.М6-6gx12.58.019 | Винт В.М6-6gx12.58.019 | |
| 23 | 64-10-544СП | Провод 154 | |
| 24 | 64-10-524СП | Провод 903 | |
| 25 | 64-10-602СП | Жгут 33А | |
| 26 | Лента1ПОЛ-15 | Лента 1 ПОЛ-15 | |
| 27 | АВВLUSA-SYSTEM120/2 | Стяжка кабельная | |
| 28 | 50-10-834-01СП | Провод 225 | |
| 29 | 64-10-526СП | Провод 93 | |
| 30 | 50-10-652СП | Провод 50 | |
| 31 | 64-10-525СП | Провод 106Б | |
| 32 | 64-10-400СП | Провод 71 | |
| 33 | 50-10-575СП | Провод 71 | |
| 34 | 50-10-668СП | Корпус | |
| 35 | 1212.3741 | Резистор добавочный с электротермическим реле | |
| 36 | 64-10-378СП | Провод 82А | |
| 37 | 700-40-7060 | Фланец | |
| 38 | 64-10-465СП | Провод 79 | |
| 39 | ГайкаМ6-7Н.6.019 | Гайка | |
| 40 | 50-10-271 | Кронштейн | |
| 41 | ВинтВ.М4-6gx16.58.016 | Винт В.М4-6gx16.58.016 | |
| 42 | 64-10-522СП | Провод 60 | |
| 43 | 64-10-603СП | Жгут 33Б | |
| 44 | 64-10-523СП | Провод 37 | |
| 45 | 24-10-130 | Шинка | |
| 46 | ПР107 | Блок предохранителей | |
| 46 | ПР107-Э | Блок предохранителей | |
| 46 | ПР107-Т | Блок предохранителей | |
| 47 | 07-6,3-05 | Колодка гнездовая | |
| 48 | 901.3747 | Реле | |
| 49 | 64-10-457СП | Провод 126В | |
| 50 | 64-10-399СП | Диод | |
| 51 | 64-10-604СП | Жгут 23 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
