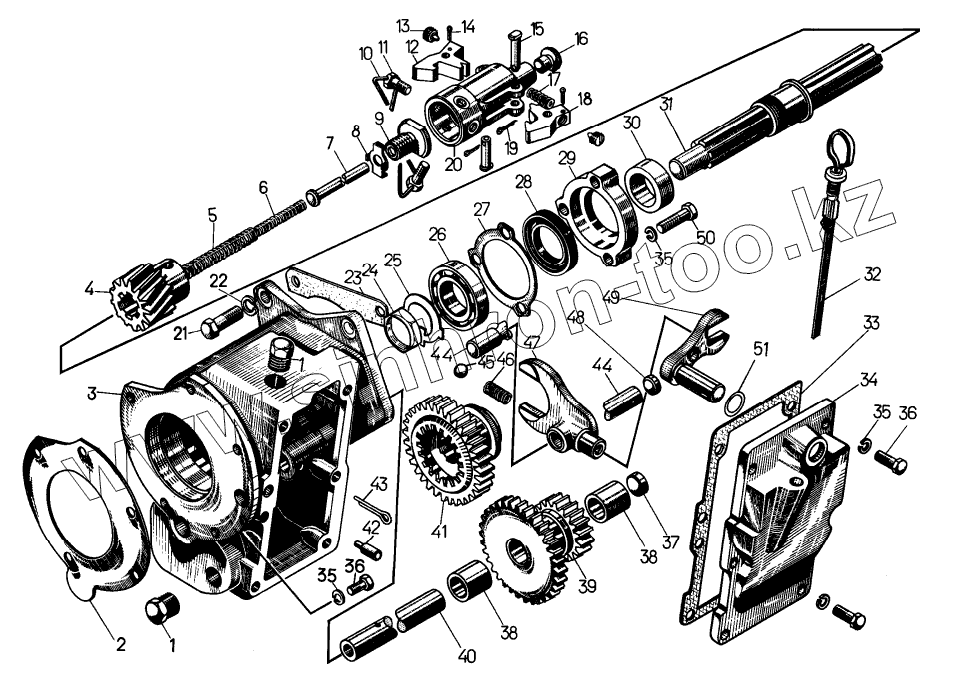

Каталог запасных частей к технике: ЧТЗ Т-10М. Редуктор пускового двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
35
36
36
37
38
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
Позиция на иллюстрации Заводской номер детали Название детали
17-76-8СП 17-76-8СП Редуктор
1 379 Пробка
2 700-40-2368 Прокладка
3 17-76-13-1 Корпус
4 72104 Шестерня
5 38342 Пружина
6 38343 Пружина
7 72101 Толкатель муфты
8 31106 Шайба
9 7213 Направляющая толкателя
10 42216 Проволока контроля
10 ПроволокаКО1,6 Проволока КО 1,6
11 700-28-2584-01 Болт
11 Болт3M8-6gx14.58.019 Болт 3M8-6gx14.58.019
12 72106 Защелка муфты
13 72107 Винт
14 Шплинт3,2x20.019 Шплинт 3,2x20.019
15 72119 Ось защелки
16 72117 Пятка муфты
17 38344 Пружина защелки
18 72105 Защелка муфты
19 Шайба8Т.65Г.09 Шайба 8Т.65Г.09
20 17-76-36 Муфта
21 2816 Болт
22 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
23 700-40-2212 Прокладка
24 700-30-2305 Гайка
25 700-31-2566 Шайба
26 208 Подшипник 208
27 40960 Прокладка
28 Манжета2.2-50x70-1 Манжета 2.2-50x70-1
29 76105-01 Крышка сальника
30 726-1 Втулка
31 76107 Вал
32 17-01-162СП Линейка масломерная
33 700-40-4482 Прокладка
34 17-76-32 Крышка
35 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
36 БолтM10-6gx25.58.019 Болт M10-6g x25.58.019
37 052 Пробка
38 766-1 Втулка
39 765 Шестерня
40 17-76-3-1 Ось
41 764 Шестерня
42 700-32-2014 Штифт
43 Шплинт5x50 Шплинт 5x50
44 17-76-7-1 Вал вилки
45 ШарикБ12-200 Шарик Б12-200
46 38347 Пружина
47 76111 Вилка
48 76113 Заглушка
49 17-76-31 Вилка
50 БолтМ10-6gx40.58.019 Болт М10-6gx40.58.019
51 700-40-8728 Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
