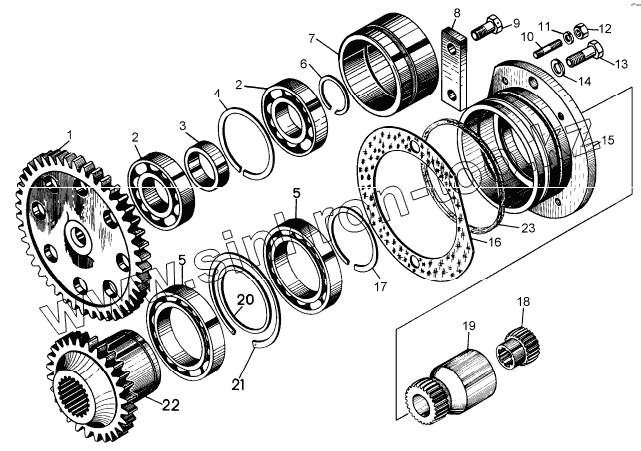

Каталог запасных частей к технике: ЧТЗ Т-10М. Привод насосов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 64-14-15 Колесо зубчатое
2 208 Подшипник 208
3 64-14-37 Втулка
4 КольцоВ80 Кольцо В 80
5 114 Подшипник 114
6 КольцоВ40 Кольцо В 40
7 64-14-28 Корпус
8 64-14-43 Пластина
9 28598 Болт
10 700-29-2474 Шпилька
11 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
12 700-30-2099 Гайка
13 БолтМ12-6Нx30.58.019 Болт М12-6Нx30.58.019
14 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
15 64-14-29 Корпус
16 700-40-7191 Прокладка
17 КольцоВ70 Кольцо В 70
18 64-14-18 Муфта
19 64-14-17 Муфта
20 64-14-38 Проставка
21 КольцоВ110 Кольцо В 110
22 64-14-16 Колесо зубчатое
23 700-40-8073 Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
