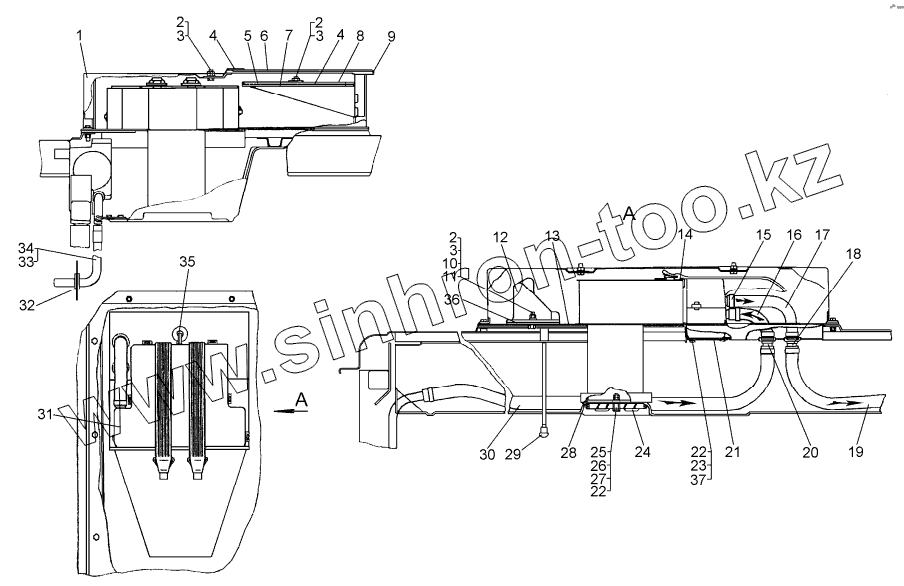

Каталог запасных частей к технике: ЧТЗ Т-10М. Отопитель-вентилятор

Тип техники

Марка

Модель

Схема

1

2

2

2

3

3

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
50-47-211СП	50-47-211СП		Отопитель-вентилятор
1	50-47-132СП		Кожух
2	ГайкаМ8-7Н.6.019		Гайка
3	Шайба8Т.65Г.09		Шайба 8Т.65Г.09
4	50-47-77		Накладка
5	50-47-75		Рамка
6	50-47-152СП		Крышка
7	50-47-76		Фильтр
8	700-40-7653		Уплотнение
9	50-47-93		Стержень
10	БолтМ8-6gx20.88.35.019		Болт
11	31386-1		Шайба
12	50-47-163СП		Корпус
13	50-47-212СП		Основание
14	2105-13110090		Ремень
15	SGT20-32/9		Хомут червячный
16	700-46-2313		Шланг
17	2101-8101204		Шланг
18	50-47-235		Трубка
19	700-46-2312		Рукав
20	700-40-9193		Кольцо
21	700-40-9191		Прокладка
22	31358-1		Шайба
23	1052500200		Саморез 5x20
24	50-47-44		Воздухораспределитель
25	50-47-45		Зажим
26	БолтМ6-6gx25.88.35.019		Болт
27	ГайкаМ6-7Н.6.019		Гайка
28	700-40-9194		Уплотнение
29	17-74-207		Рукоятка
30	700-46-2312-02		Рукав
31	XEROS4000		Отопитель
32	41879		Кольцо
33	50-47-137		Трубка
34	50-47-136		Трубка
35	700-40-9032		Пробка
36	700-40-9199		Прокладка
37	Шайба5Т.65Г.06		Шайба 5Т.65Г.06
