Каталог запасных частей к технике: ЧТЗ Т-10М. Насос масляный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
5
6
7
8
9
9
10
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35

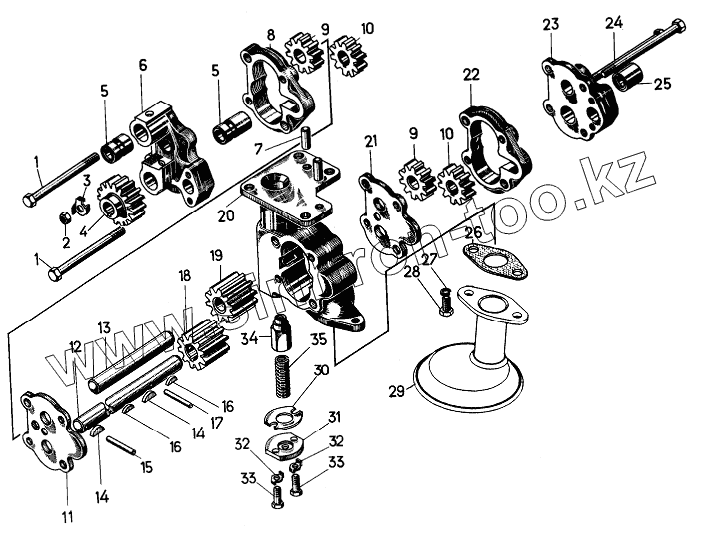

Позиция на иллюстрации Заводской номер детали Название детали
51-09-217СП 51-09-217СП Насос масляный
1 БолтМ10-6gx130.58.019 Болт М10-6gx130.58.019
2 700-30-2099 Гайка
3 3137 Шайба
4 51-09-197 Колесо зубчатое
5 29-09-62 Втулка
6 16-09-98 Крышка
7 700-32-2198 Штифт
8 51-09-157 Корпус
9 09217 Шестерня
10 09216 Шестерня
11 51-09-158 Плита
12 16-09-140 Валик
13 09476 Ось
14 700-34-2031 Шпонка
15 700-32-2185 Штифт
16 700-34-2021 Шпонка
17 700-32-2125 Штифт
18 16-09-146 Шестерня
19 16-09-145 Шестерня
20 29-09-60 Корпус
21 29-09-64 Плита
22 29-09-63 Корпус
23 29-09-57 Крышка
24 700-28-2087СП Болт
25 29-09-58 Втулка
26 700-40-2886 Прокладка
27 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
28 БолтМ10x20.58.019 Болт М10x20.58.019
29 51-09-264СП Маслоприемник
30 16-09-147 Прокладка
31 29-09-117 Фланец
32 700-31-2087 Шайба стопорная
33 28466 Болт
34 09205 Клапан
35 700-38-2191 Пружина
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
