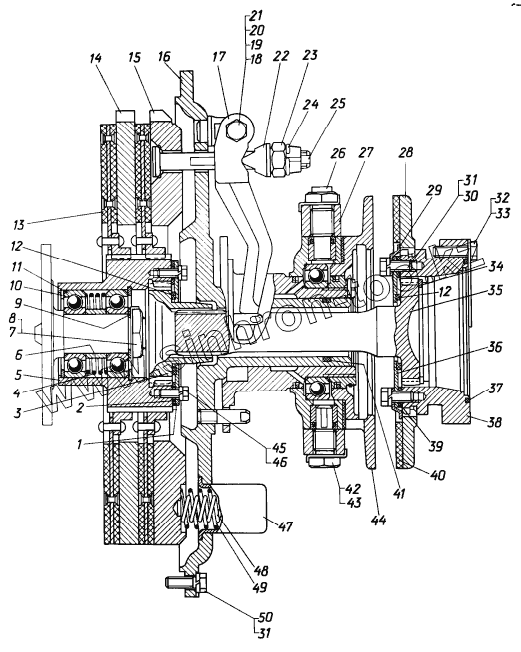

Каталог запасных частей к технике: ЧТЗ Т-10М. Муфта сцепления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
Позиция на иллюстрации Заводской номер детали Название детали
20-14-2СП 20-14-2СП Муфта сцепления
18-14-4СП 18-14-4СП Муфта сцепления
1 18-14-114 Крышка
2 700-40-2532 Прокладка
2 700-40-2532-1 Прокладка
3 18-14-78 Муфта
4 38462 Пружина
5 18-14-104 Барабан зубчатый
6 18-14-62 Втулка
7 3170 Шайба
8 700-30-2032 Гайка
9 50-14-2 Пластина
10 18-14-66 Кольцо
11 180308У1С9Ш Подшипник шариковый радиальный однорядный
11 180308УС9 Подшипник 180308УС9
12 46812 Кольцо
13 18-14-135СП Диск ведомый
14 18-14-44 Диск ведущий
15 50-14-64 Диск нажимной
16 18-14-142СП Фланец
17 18-14-92 Рычаг
18 18-14-49 Палец
19 18-14-69 Ролик
20 ГайкаМ12x1,25-6Н.6А.019 Гайка М12x1,25-6Н.6А.019
21 Шплинт3,2x25.019 Шплинт 3,2x25.019
22 18-14-47 Призма
23 18-14-130 Гайка
24 ПроволокаКО3 Проволока КО3
25 18-14-131 Болт
26 18-14-128 Палец
27 24-14-104СП Рычаг
28 18-14-140-01СП Тормозок
29 18-14-122 Пластина
30 БолтМ12x25.88.45.019 Болт М12x25.88.45.019
31 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
32 12304 Болт
33 31545 Пластина замковая
34 700-58-2520 Кольцо
35 50-14-23 Вал
36 18-14-125 Крышка
37 21363 Кольцо
38 50-14-26 Муфта
39 700-40-5259 Прокладка
39 700-40-5259-1 Прокладка
40 18-14-135 Накладка фрикционная
41 700-40-2122 Кольцо
42 18-14-127 Палец
43 31364 Пластина
44 18-14-133СП Муфта включения
45 БолтМ10x25.46.019 Болт М10x25.46.019
46 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
47 50-14-63 Стакан
48 38461 Пружина
49 38460 Пружина
50 БолтМ12-6gx35.46.019 Болт М12-6gx35.46.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
