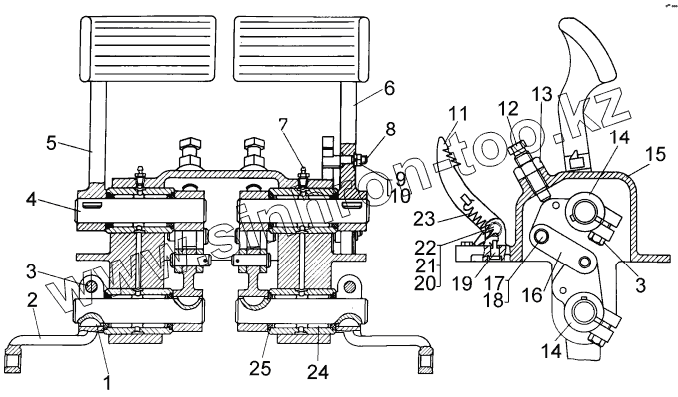

Каталог запасных частей к технике: ЧТЗ Т-10М. Механизм управления тормозами

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
64-13-128СП 64-13-128СП Механизм управления тормозами
1 700-34-2040 Шпонка
1 Шпонка6x9 Шпонка 6x9
2 64-13-79 Рычаг
3 БолтМ10x30.58.019 Болт М10x30.58.019
4 64-13-66 Валик
5 64-13-67 Педаль
6 64-13-68 Педаль
7 Масленка1.3.УХЛ-1 Масленка 1.3.УХЛ-1
8 35-13-15 Зуб
9 ГайкаМ8.6.019 Гайка
10 31386 Шайба
11 64-13-70 Защелка
12 50-15-57 Упор
13 700-30-2417 Гайка
14 64-13-72 Рычаг
15 64-13-137CП Корпус
16 64-13-71 Серьга
17 17317 Палец
18 Шплинт3,2x25 Шплинт 3,2x25
19 64-13-138 Зацеп
20 35-13-20 Палец
21 3135-1 Шайба
22 Шплинт2x14 Шплинт 2x14
23 700-38-2089 Пружина
24 943/25 Подшипник
25 700-42-2502 Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
