Каталог запасных частей к технике: ЧТЗ Т-10М. Механизм управления поворотом

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

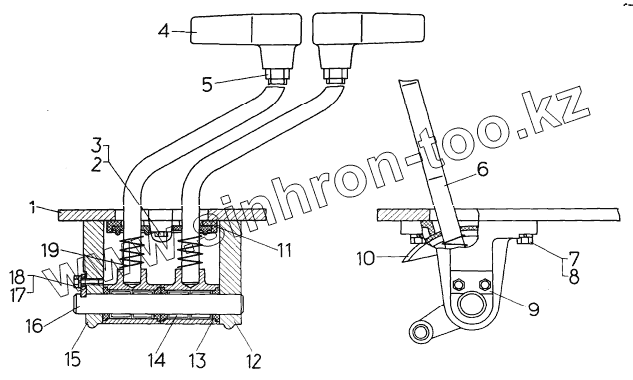

Позиция на иллюстрации	Заводской номер детали		Название детали
64-13-153СП	64-13-153СП		Механизм управления
1	64-13-85		Плита
2	БолтМ8x16.58.019		Болт М8x16.58.019
3	31386		Шайба
4	64-13-49		Рукоятка
5	ГайкаМ16x1,5-6Н.6.019		Гайка М16x1,5-6Н.6.019
6	64-13-146СП		Рукоятка
7	БолтМ8x25.88.35.019		Болт М8x25.88.35.019
8	Шайба8Т.65Г.09		Шайба 8Т.65Г.09
9	64-13-43		Пластина
10	64-13-90		Уплотнитель
11	64-13-84		Крышка
12	64-13-96		Кронштейн
13	700-42-2503		Кольцо
14	942/20		Подшипник 942/20
15	64-13-96-1		Кронштейн
16	64-13-89		Валик
17	Шайба6Т.65Г.09		Шайба 6Т.65Г.09
18	БолтM6-6gx14.88.35.019		Болт M6-6gx14.88.35.019
19	38429		Пружина

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
