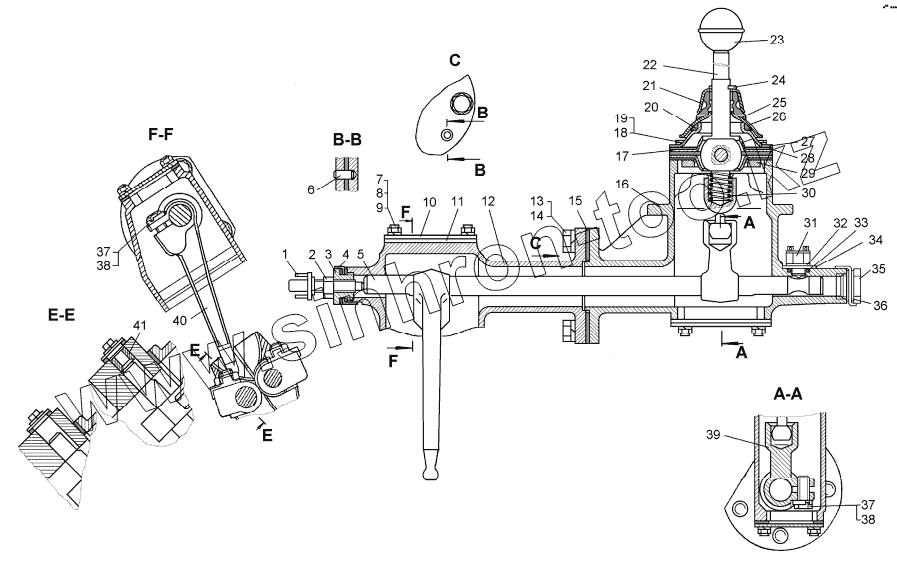

Каталог запасных частей к технике: ЧТЗ Т-10М. Механизм переключения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
15
16
16
17
18
19
20
20
21
22
22
23
24
25
26
27
28
28
29
30
31
31
32
33
34
35
36
37
37
38
38
39
40
41
Позиция на иллюстрации Заводской номер детали Название детали
20-12-132СП 20-12-132СП Механизм переключения
20-12-131СП 20-12-131СП Механизм переключения
1 ВК412 Выключатель
2 700-30-604 Гайка
3 700-37-2319 Пробка
4 31368 Шайба
5 20-12-79 Валик
5 20-12-92 Валик
6 32349 Штифт
7 ГайкаМ8x1-6Н.8.45.019 Гайка М8x1-6Н.8.45.019
8 Шайба8Т.65Г.09 Шайба 8Т.65Г.09
9 ШпилькаМ8x1,25-3р\1-6gx18.66.016 Шпилька М8x1,25-3р\1-6gx18.66.016
10 18-12-246 Крышка
11 700-40-3072-1 Прокладка
12 20-12-85 Проставка задняя правая
12 20-12-86 Проставка задняя левая
13 700-28-2621 Болт
14 Шайба16.ОТ.65Г.09 Шайба 16.ОТ.65Г.09
15 700-40-3254 Прокладка
15 700-40-3254-1 Прокладка
16 20-12-80 Проставка передняя правая
16 20-12-84 Проставка передняя левая
17 13317 Фланец шаровой
18 БолтМ10-6gx30.58.019 Болт
19 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
20 40820 Кольцо
20 КО50x70-2 Кольцо
21 13591 Крышка
22 18-12-161СП Рычаг правый
22 18-12-162СП Рычаг левый
23 13310СП Рукоятка
24 Шплинт4x32.019 Шплинт 4x32.019
25 46612 Колпачок
26 13319 Крышка
27 13318 Фланец шаровой
28 40819 Прокладка
28 40819-1 Прокладка
29 13360 Кольцо
30 38325 Пружина
31 ВК4183716000 Выключатель
31 ВК4183716000-Т Выключатель
32 21-12-50 Прокладка
33 Кольцо014-018-25-2-5 Кольцо 014-018-25-2-5
34 18-12-411 Пластина
35 700-37-2154 Пробка
36 40588 Прокладка
37 БолтМ12x1,25-6gx30.88.019 Болт М12x1,25-6gx30.88.019
38 700-31-2337 Шайба
39 20-12-91 Хвостовик
40 20-12-90 Рычаг
41 20-12-87 Втулка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
