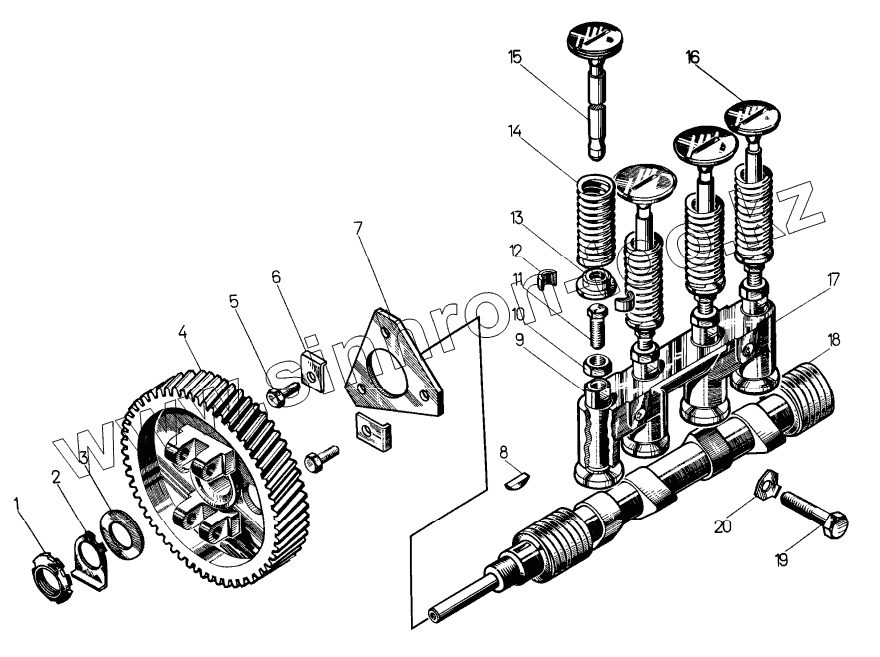

Каталог запасных частей к технике: ЧТЗ Т-10М. Механизм газораспределения пускового двигателя

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	04233		Гайка
2	31357		Шайба
3	04232		Шайба нажимная
4	17-04-1		Шестерня
5	БолтМ8x16.58.019		Болт М8x16.58.019
6	31102		Пластина стопорная
7	04103		Шайба упорная
8	34126		Шпонка
9	04110		Толкатель клапана
10	3083		Гайка
11	04112		Болт толкателя
12	04119		Сухарик клапана
13	04118		Тарелка клапана
14	3868		Пружина
15	04234		Клапан всасывающий
16	04235		Клапан выпускной
17	04111		Кронштейн
18	04230		Вал распределительный
19	БолтМ10x45.58.019		Болт М10x45.58.019
20	3198		Шайба стопорная (47522116220)

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
